一陸特 2025年10月B 無線工学 問23

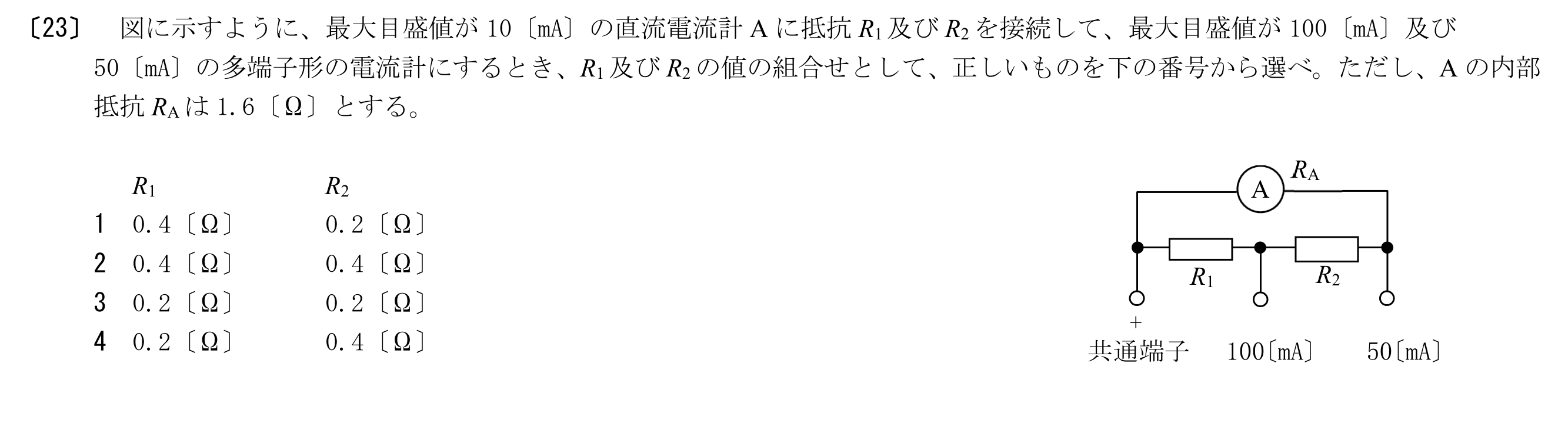

図に示すように、最大目盛値が10〔mA〕の直流電流計Aに抵抗R1及びR2を接続して、最大目盛値が100〔mA〕及び50〔mA〕の多端子形の電流計にするとき、R1及びR2の値の組合せとして、正しいものを選べ。ただし、Aの内部抵抗RAは1.6〔Ω〕とする。
この問題で問われるポイント
論点は「測定器」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
