2025年10月 B無線工学
問24

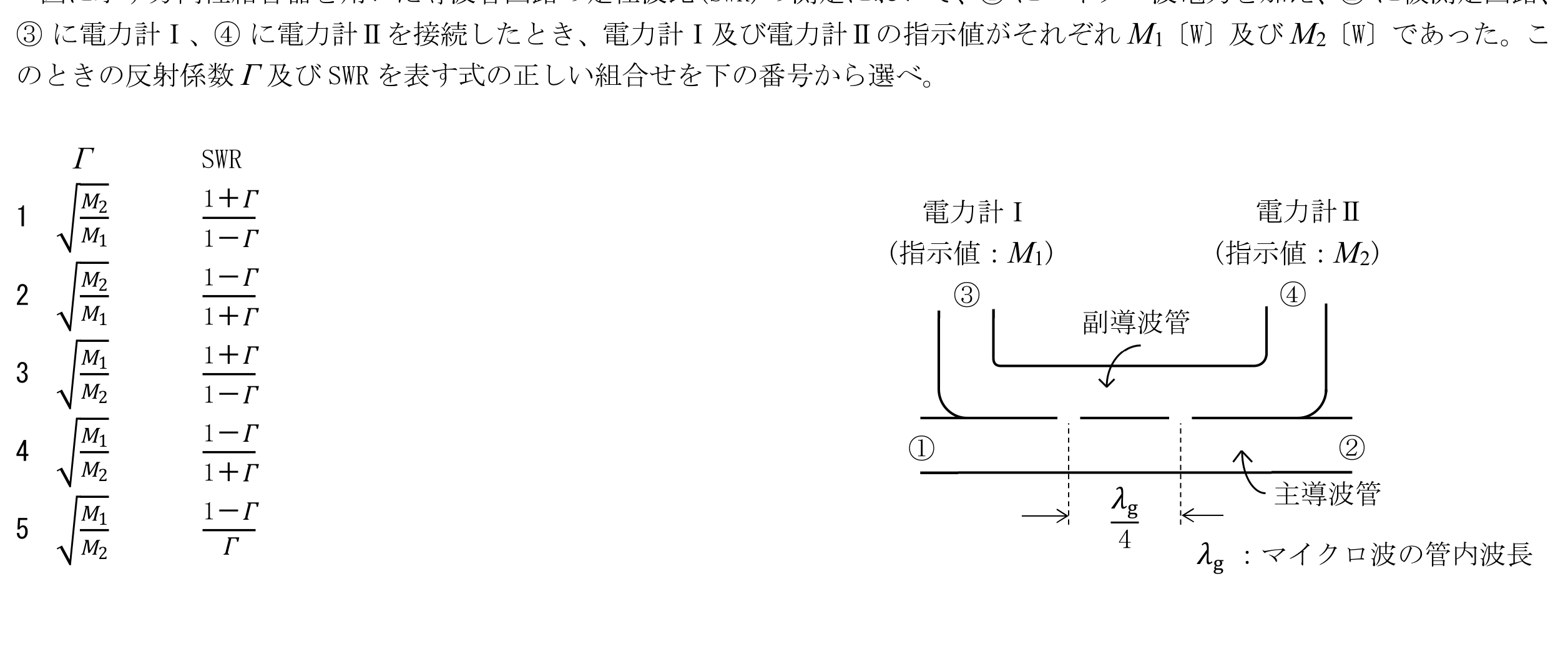

図に示す方向性結合器を用いた導波管回路の定在波比(SWR)の測定において、①にマイクロ波電力を加え、②に被測定回路、③に電力計Ⅰ、④に電力計Ⅱを接続したとき、電力計Ⅰ及び電力計Ⅱの指示値がそれぞれM1〔W〕及びM2〔W〕であった。このときの反射係数Γ及びSWRを表す式の正しい組合せを選べ。
この問題で問われるポイント
論点は「測定器」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
