2026年6月 A無線工学
問10

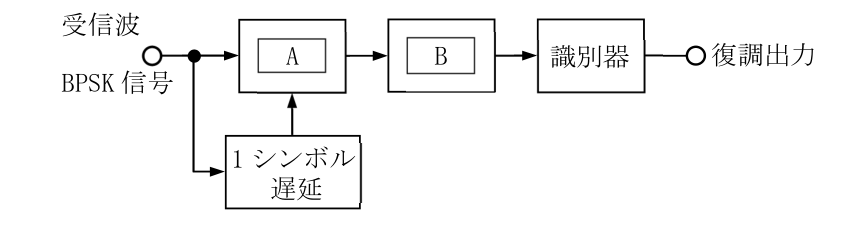

図は、BPSK信号に対して遅延検波を適用した復調器の原理的構成例である。内に入れるべき字句の正しい組合せを選べ。
この問題で問われるポイント
論点は「デジタル変調」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
