二陸技 2024年1月 無線工学の基礎 A-13

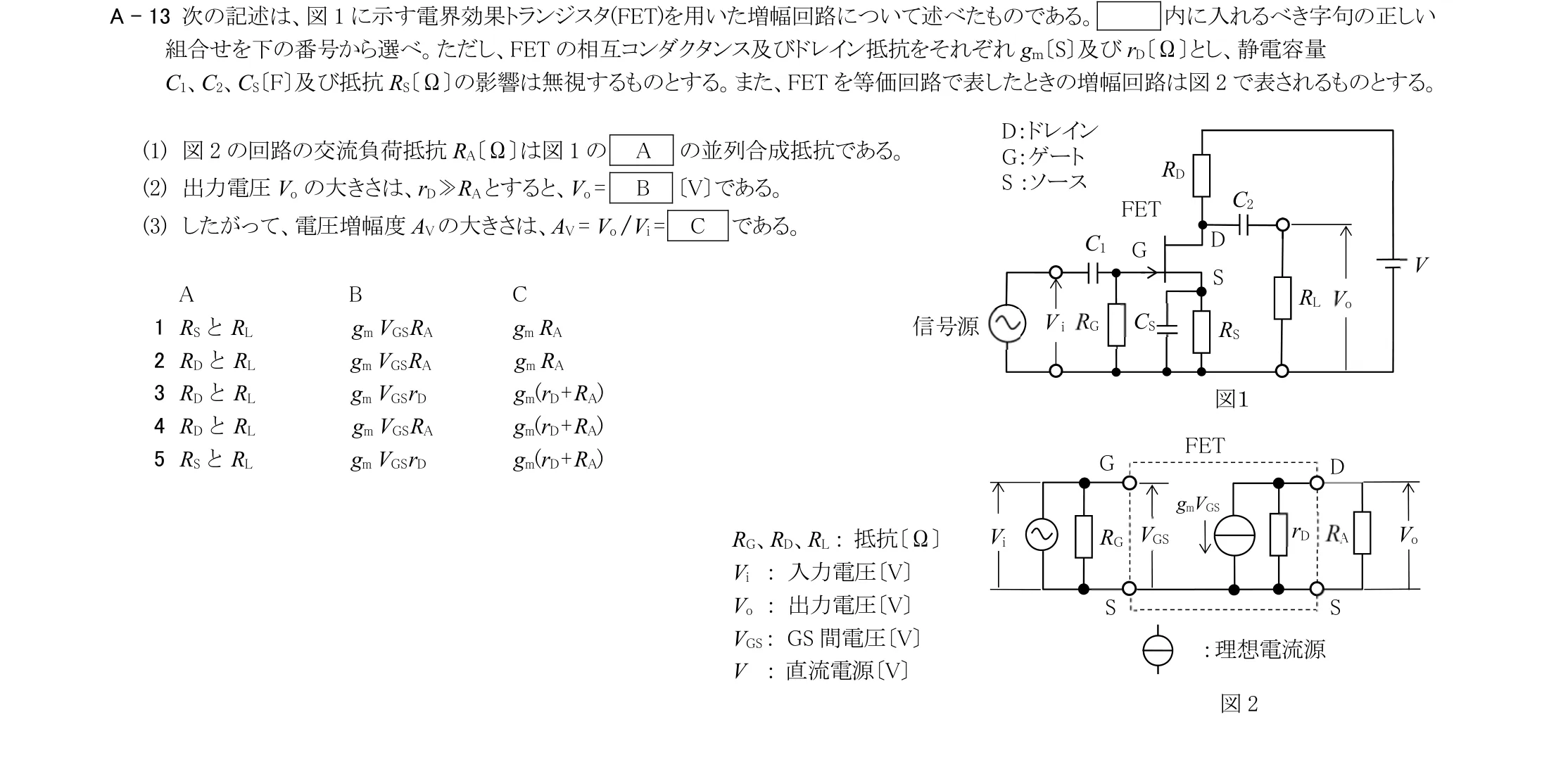

次の記述は、図1 に示す電界効果トランジスタ(FET)を用いた増幅回路について述べたものである。 内に入れるべき字句の正しい 組合せを下の番号から選べ。ただし、FET の相互コンダクタンス及びドレイン抵抗をそれぞれgｍ〔S〕及びrD〔Ω〕とし、静電容量 C1、C2、CS〔F〕及び抵抗RS〔Ω〕の影響は無視するものとする。また、FET を等価回路で表したときの増幅回路は図2 で表されるものとする。 (1) 図2 の回路の交流負荷抵抗RA〔Ω〕は図1 の A の並列合成抵抗である。 (2) 出力電圧Vo の大きさは、rD≫RAとすると、Vo = B 〔V〕である。 (3) したがって、電圧増幅度AVの大きさは、AV = Vo / Vi = C である。
この問題で問われるポイント
論点は「電子回路 › 増幅・発振回路」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
学習記録を読み込み中...
無線工学の基礎増幅・発振回路
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学の基礎 A問題（960問・48試験期）を母数として、小分類「増幅・発振回路」の単位で集計しています（同じ小分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ論点の出題数（無線工学の基礎 A問題）
- 960問中 68問（7.1%）
- 出題された試験期
- 48期中 44期
- この論点の初出
- 2002年1月期
- この論点の直近の出題
- 2025年7月期
