二陸技 2024年1月 無線工学の基礎 A-14

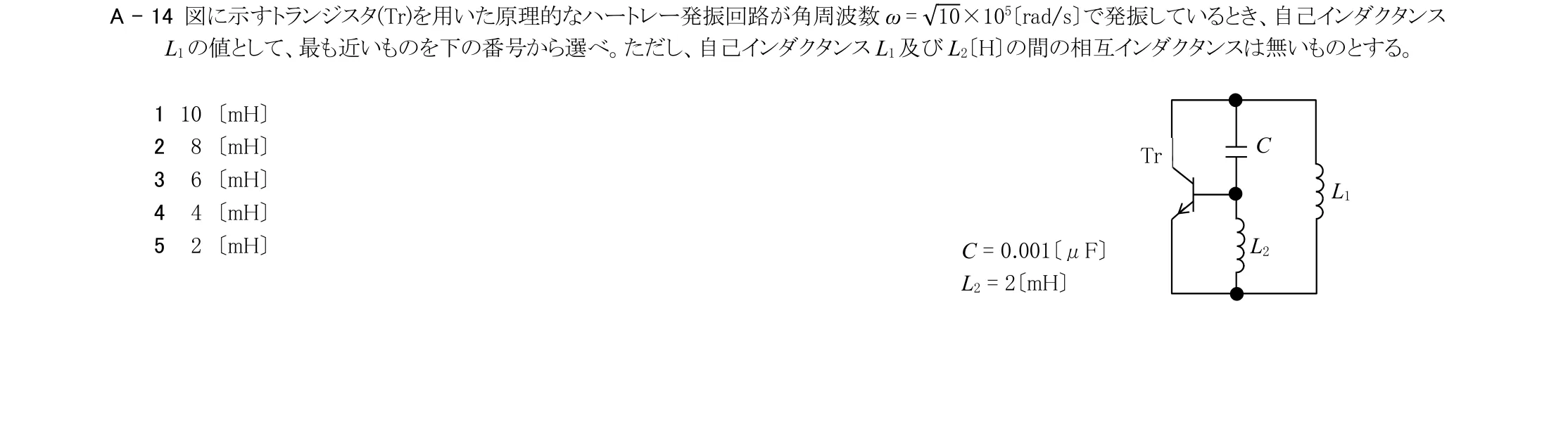

図に示すトランジスタ(Tr)を用いた原理的なハートレー発振回路が角周波数ω = √10×105〔rad/s〕で発振しているとき、自己インダクタンス L1の値として、最も近いものを下の番号から選べ。ただし、自己インダクタンスL1及びL2〔H〕の間の相互インダクタンスは無いものとする。
この問題で問われるポイント
論点は「電子回路 › 増幅・発振回路」です。 公式を正しく当てはめて計算できるかがポイントです。 計算・推定した結果に「最も近いもの」を選ぶ設問です。
