二陸技 2024年1月 無線工学B A-9

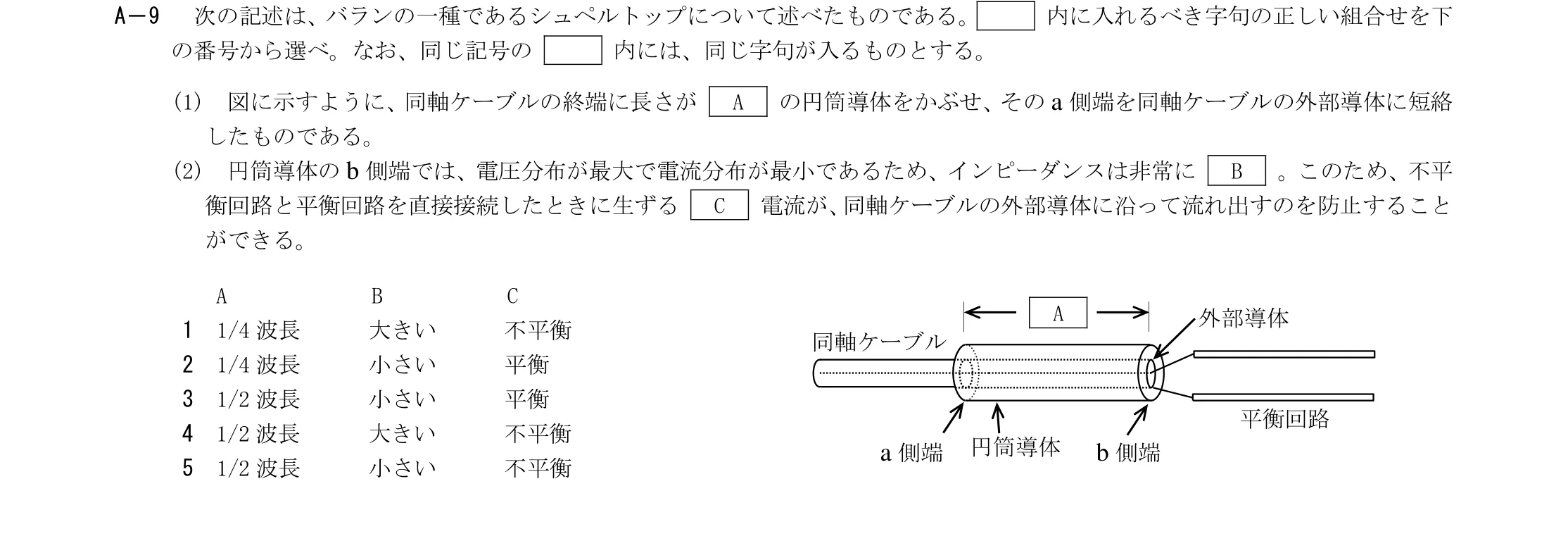

次の記述は、バランの一種であるシュペルトップについて述べたものである。 内に入れるべき字句の正しい組合せを下 の番号から選べ。なお、同じ記号の 内には、同じ字句が入るものとする。 (1) 図に示すように、同軸ケーブルの終端に長さが A の円筒導体をかぶせ、そのa 側端を同軸ケーブルの外部導体に短絡 したものである。 (2) 円筒導体のb 側端では、電圧分布が最大で電流分布が最小であるため、インピーダンスは非常に B 。このため、不平 衡回路と平衡回路を直接接続したときに生ずる C 電流が、同軸ケーブルの外部導体に沿って流れ出すのを防止すること ができる。
この問題で問われるポイント
論点は「給電線・導波管 › 定在波・整合」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
学習記録を読み込み中...
無線工学B定在波・整合
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学B A問題（960問・48試験期）を母数として、小分類「定在波・整合」の単位で集計しています（同じ小分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ論点の出題数（無線工学B A問題）
- 960問中 84問（8.8%）
- 出題された試験期
- 48期中 40期
- この論点の初出
- 2002年1月期
- この論点の直近の出題
- 2024年7月期
出典・根拠
- 試験期
- 2024年1月期（令和6年1月）
- 科目・問題番号
- 無線工学B A-9
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2024(R06)-01-kougaku-b.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2024(R06)-01-kougaku-b-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
