ウカログ二陸技 2024年7月 無線工学B A-18

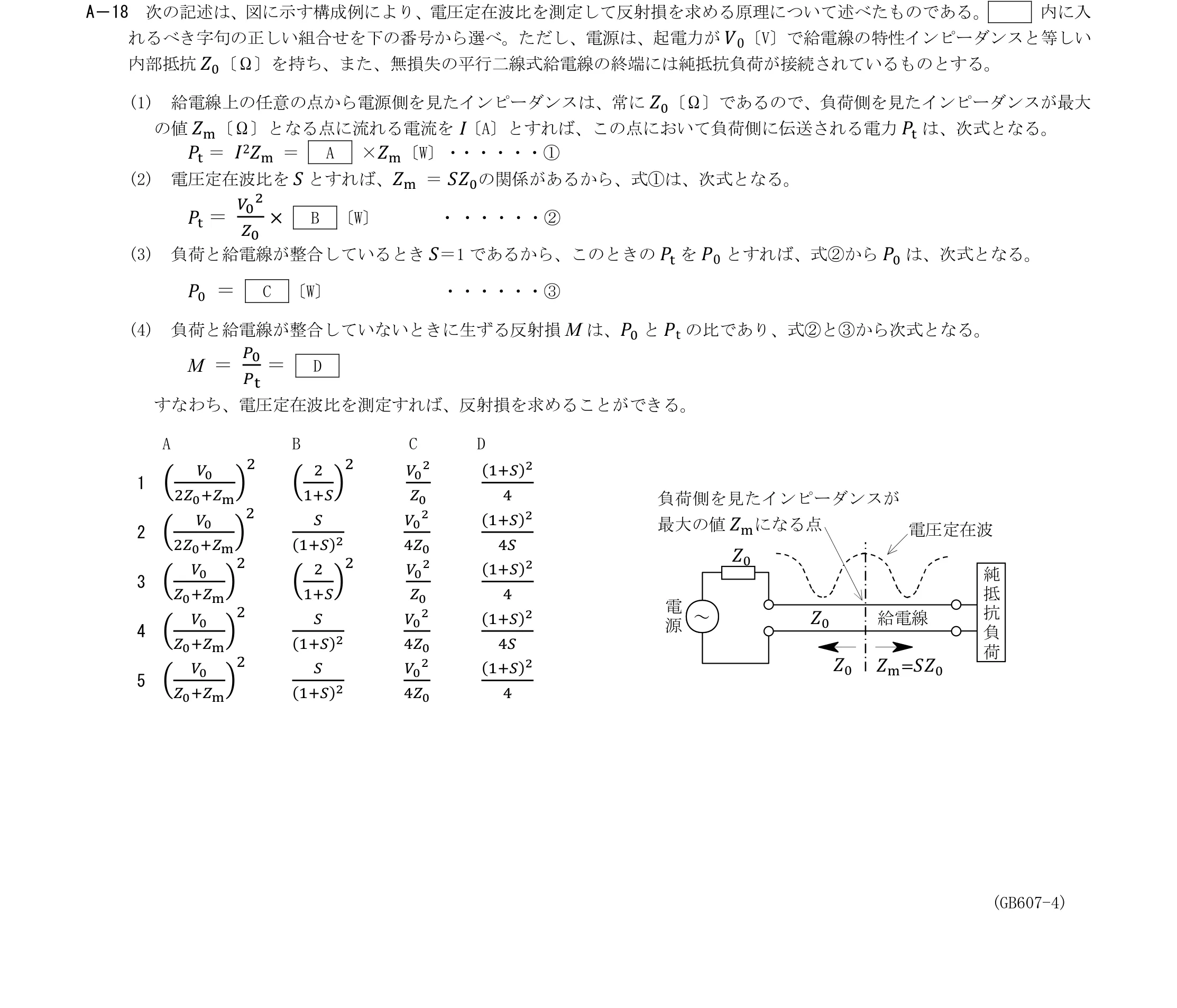

次の記述は、図に示す構成例により、電圧定在波比を測定して反射損を求める原理について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、電源は、起電力がV0〔V〕で給電線の特性インピーダンスと等しい内部抵抗Z0〔Ω〕を持ち、また、無損失の平行二線式給電線の終端には純抵抗負荷が接続されているものとする。 (1) 給電線上の任意の点から電源側を見たインピーダンスは、常にZ0〔Ω〕であるので、負荷側を見たインピーダンスが最大の値Zm〔Ω〕となる点に流れる電流をI〔A〕とすれば、この点において負荷側に伝送される電力Ptは、次式となる。 Pt = I2Zm = A ×Zm〔W〕・・・・・・① (2) 電圧定在波比をSとすれば、Zm＝SZ0の関係があるから、式①は、次式となる。 Pt = V02/Z0 × B 〔W〕 ・・・・・・② (3) 負荷と給電線が整合しているときS＝1であるから、このときのPtをP0とすれば、式②からP0は、次式となる。 P0 = C 〔W〕 ・・・・・・③ (4) 負荷と給電線が整合していないときに生ずる反射損Mは、P0とPtの比であり、式②と③から次式となる。 M = P0/Pt = D すなわち、電圧定在波比を測定すれば、反射損を求めることができる。
この問題で問われるポイント
論点は「給電線・導波管 › 定在波・整合」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
