二陸技 2024年7月 無線工学の基礎 A-12

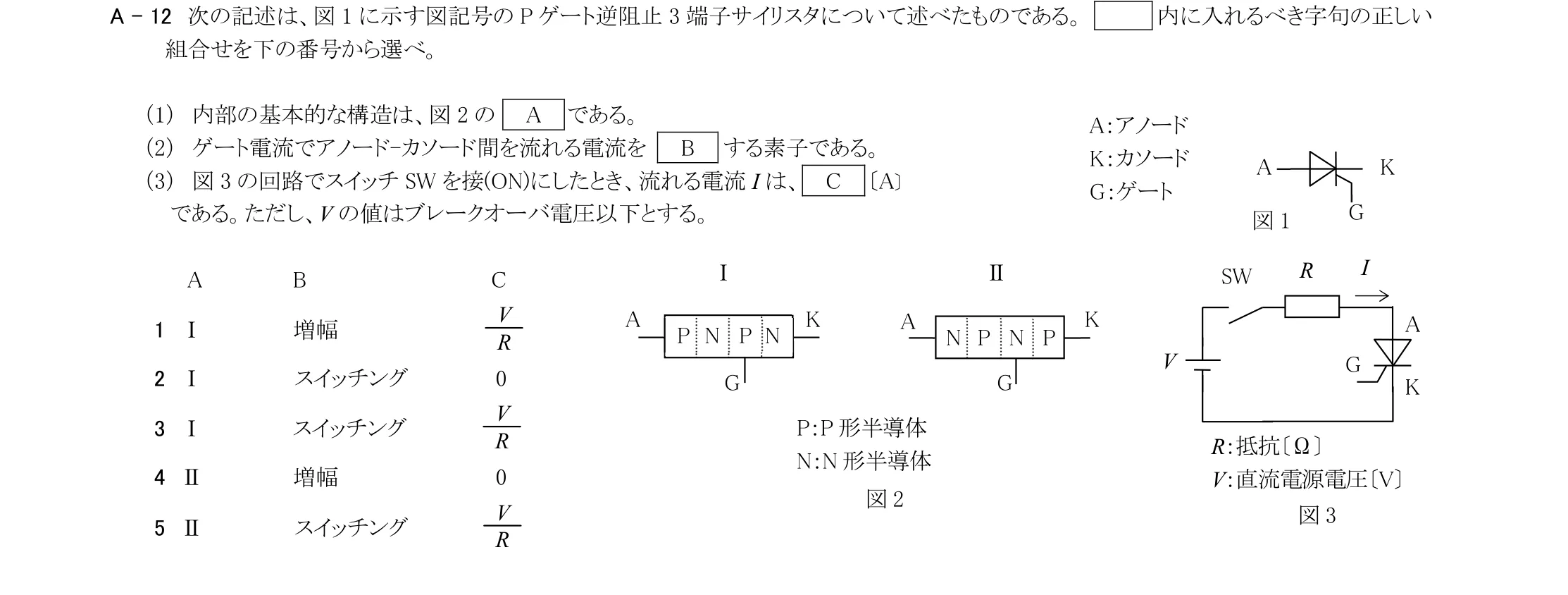

次の記述は、図1 に示す図記号のP ゲート逆阻止3 端子サイリスタについて述べたものである。 内に入れるべき字句の正しい 組合せを下の番号から選べ。 （1） 内部の基本的な構造は、図2 の A である。 （2） ゲート電流でアノード-カソード間を流れる電流を B する素子である。 （3） 図3 の回路でスイッチSW を接(ON)にしたとき、流れる電流I は、 C 〔A〕 である。ただし、V の値はブレークオーバ電圧以下とする。
この問題で問われるポイント
論点は「半導体・電子管 › 電界効果トランジスタ(FET)」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
