二陸技 2025年7月 無線工学の基礎 A-11

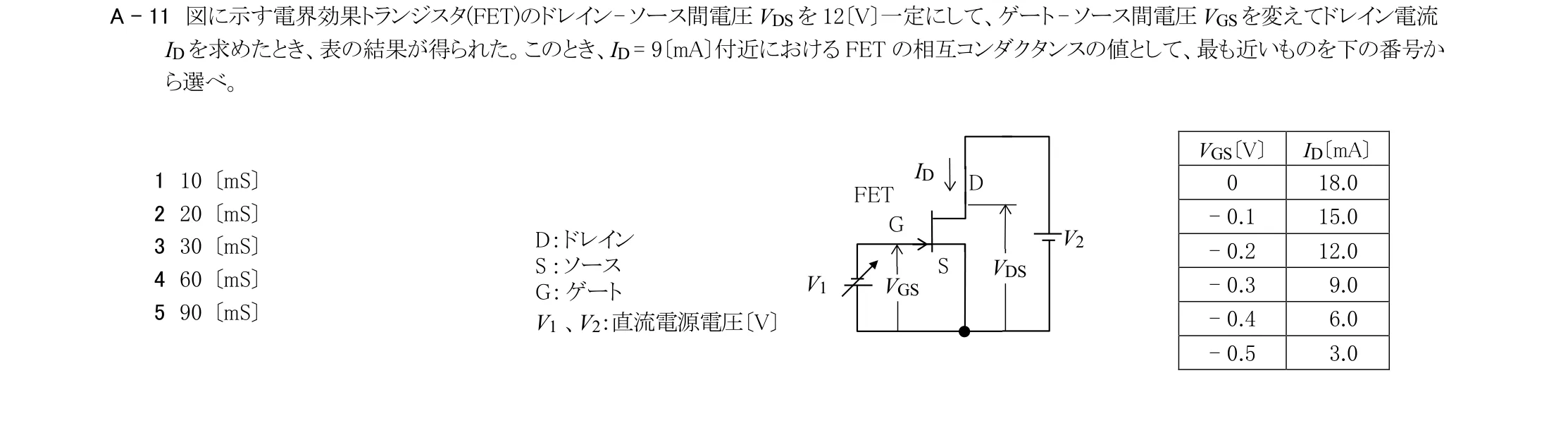

図に示す電界効果トランジスタ(FET)のドレイン - ソース間電圧VDS を12〔V〕一定にして、ゲート - ソース間電圧VGS を変えてドレイン電流 ID を求めたとき、表の結果が得られた。このとき、ID = 9〔mA〕付近におけるFET の相互コンダクタンスの値として、最も近いものを下の番号か ら選べ。
この問題で問われるポイント
論点は「半導体・電子管 › 電界効果トランジスタ(FET)」です。 公式を正しく当てはめて計算できるかがポイントです。 計算・推定した結果に「最も近いもの」を選ぶ設問です。
学習記録を読み込み中...
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学の基礎 A問題（960問・48試験期）を母数として、小分類「電界効果トランジスタ(FET)」の単位で集計しています（同じ小分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ論点の出題数（無線工学の基礎 A問題）
- 960問中 46問（4.8%）
- 出題された試験期
- 48期中 37期
- この論点の初出
- 2002年1月期
- この論点の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2025年7月期（令和7年7月）
- 科目・問題番号
- 無線工学の基礎 A-11
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2025(R07)-07-kiso.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2025(R07)-07-kiso-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
