二陸技 2024年7月 無線工学の基礎 A-15

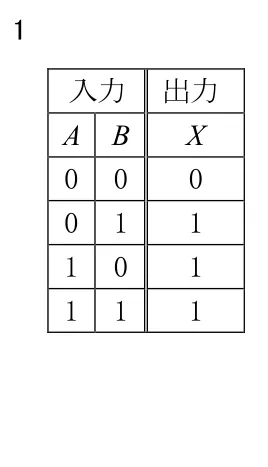

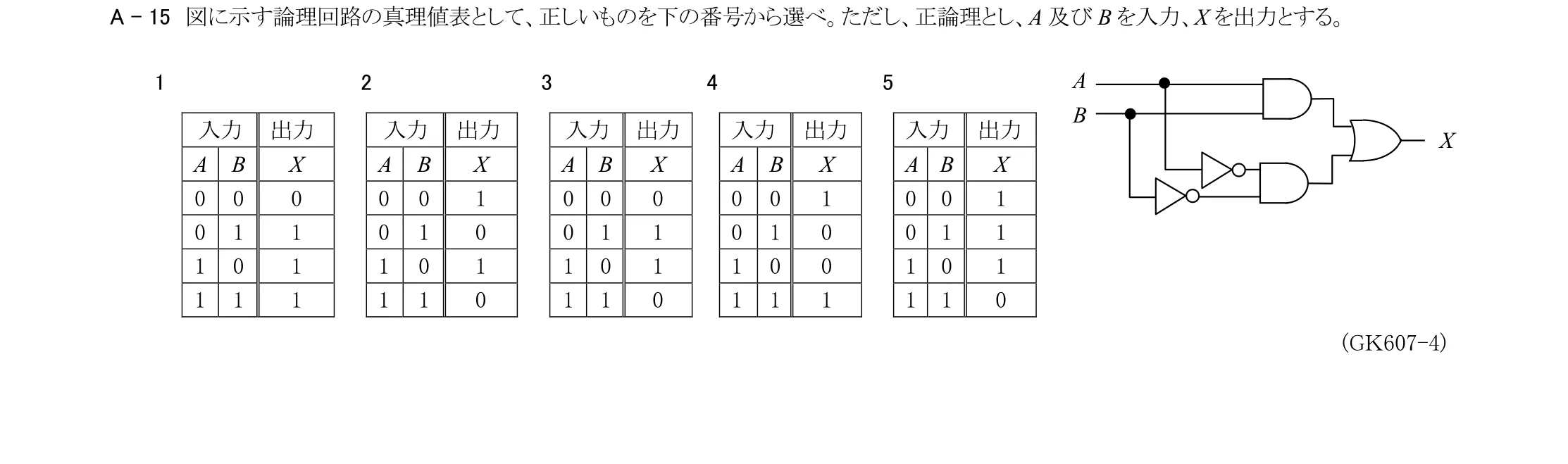

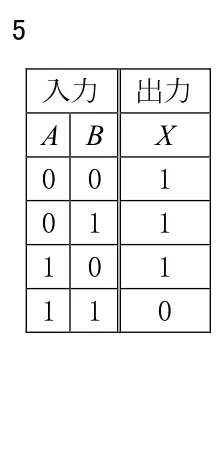

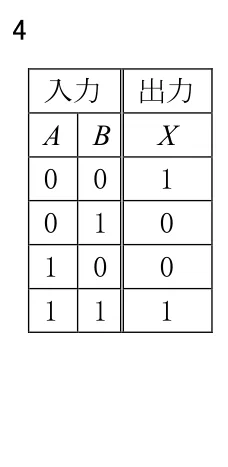

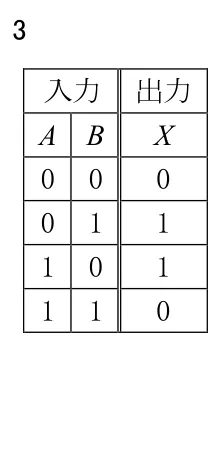

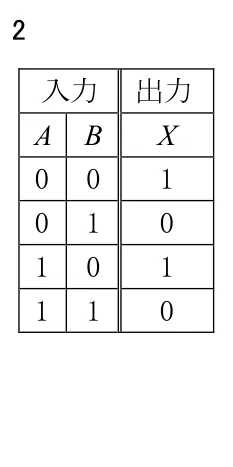

図に示す論理回路の真理値表として、正しいものを下の番号から選べ。ただし、正論理とし、A 及びB を入力、X を出力とする。
この問題で問われるポイント
論点は「論理回路」です。 用語や制度・原理を正確に理解できているかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
学習記録を読み込み中...
無線工学の基礎論理回路
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学の基礎 A問題（960問・48試験期）を母数として、大分類「論理回路」の単位で集計しています（同じ大分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ分野の出題数（無線工学の基礎 A問題）
- 960問中 40問（4.2%）
- 出題された試験期
- 48期中 40期
- この分野の初出
- 2002年1月期
- この分野の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2024年7月期（令和6年7月）
- 科目・問題番号
- 無線工学の基礎 A-15
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2024(R06)-07-kiso.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2024(R06)-07-kiso-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
