ウカログ二陸技 2025年7月 無線工学の基礎 A-15

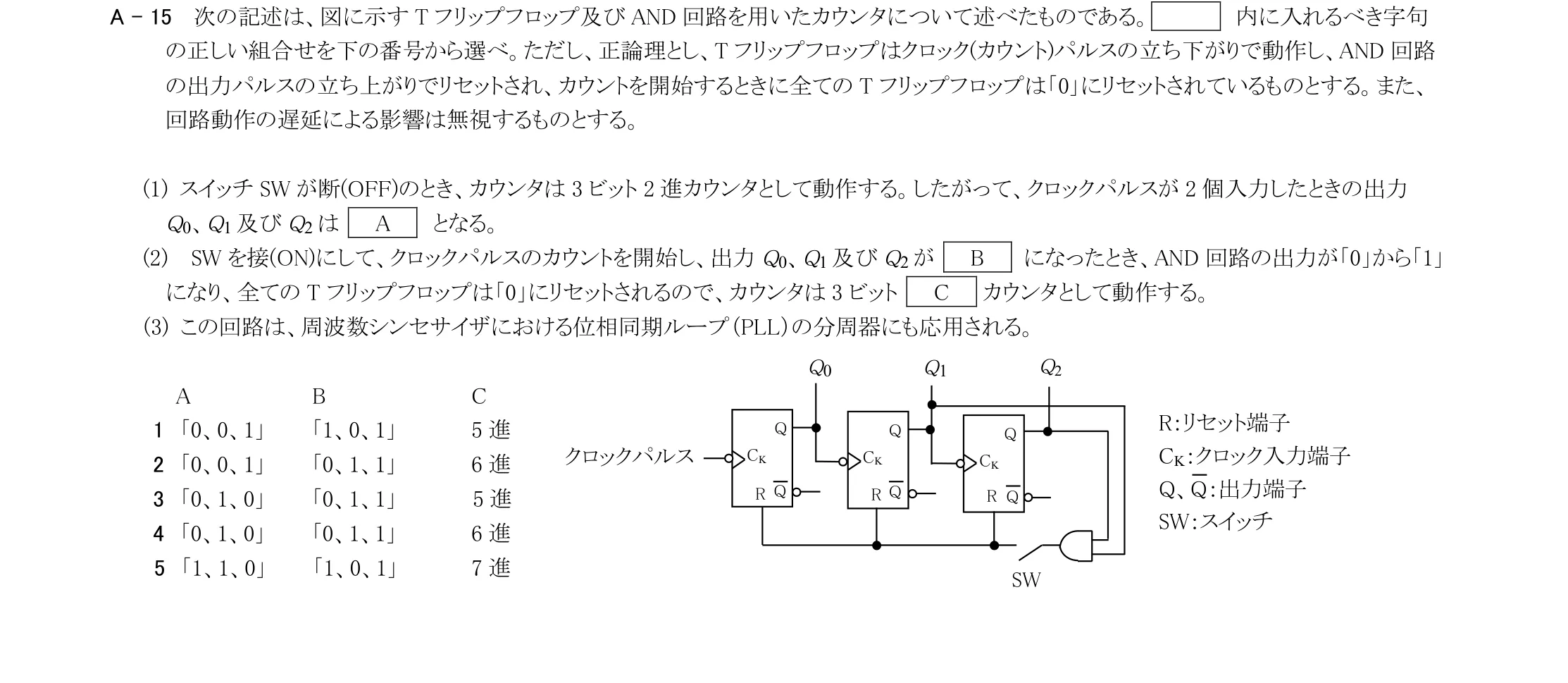

次の記述は、図に示すT フリップフロップ及びAND 回路を用いたカウンタについて述べたものである。 内に入れるべき字句 の正しい組合せを下の番号から選べ。ただし、正論理とし、T フリップフロップはクロック(カウント)パルスの立ち下がりで動作し、AND 回路 の出力パルスの立ち上がりでリセットされ、カウントを開始するときに全てのT フリップフロップは「0」にリセットされているものとする。また、 回路動作の遅延による影響は無視するものとする。 (1) スイッチSW が断(OFF)のとき、カウンタは3 ビット2 進カウンタとして動作する。したがって、クロックパルスが2 個入力したときの出力 Q0、Q1 及びQ2 は A となる。 (2) SW を接(ON)にして、クロックパルスのカウントを開始し、出力Q0、Q1 及びQ2 が B になったとき、AND 回路の出力が「0」から「1」 になり、全てのT フリップフロップは「0」にリセットされるので、カウンタは3 ビット C カウンタとして動作する。 (3) この回路は、周波数シンセサイザにおける位相同期ループ（PLL）の分周器にも応用される。
この問題で問われるポイント
論点は「論理回路」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
