2026年1月無線工学の基礎
A-15

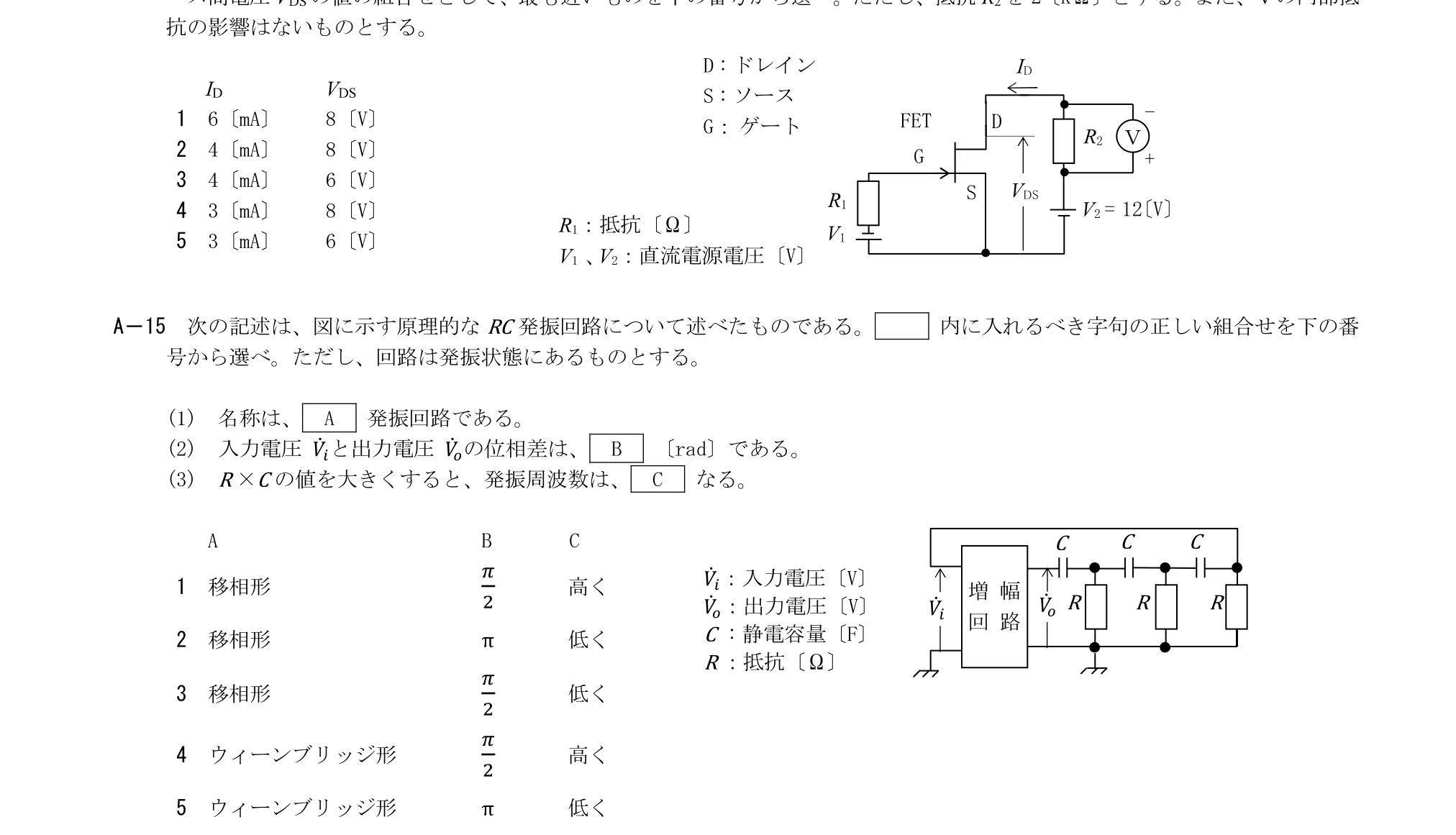

次の記述は、図に示す原理的なRC発振回路について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、回路は発振状態にあるものとする。(1)名称は、A発振回路である。(2)入力電圧V̇iと出力電圧V̇oの位相差は、B〔rad〕である。(3)R×Cの値を大きくすると、発振周波数は、Cなる。
この問題で問われるポイント
論点は「回路理論」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
