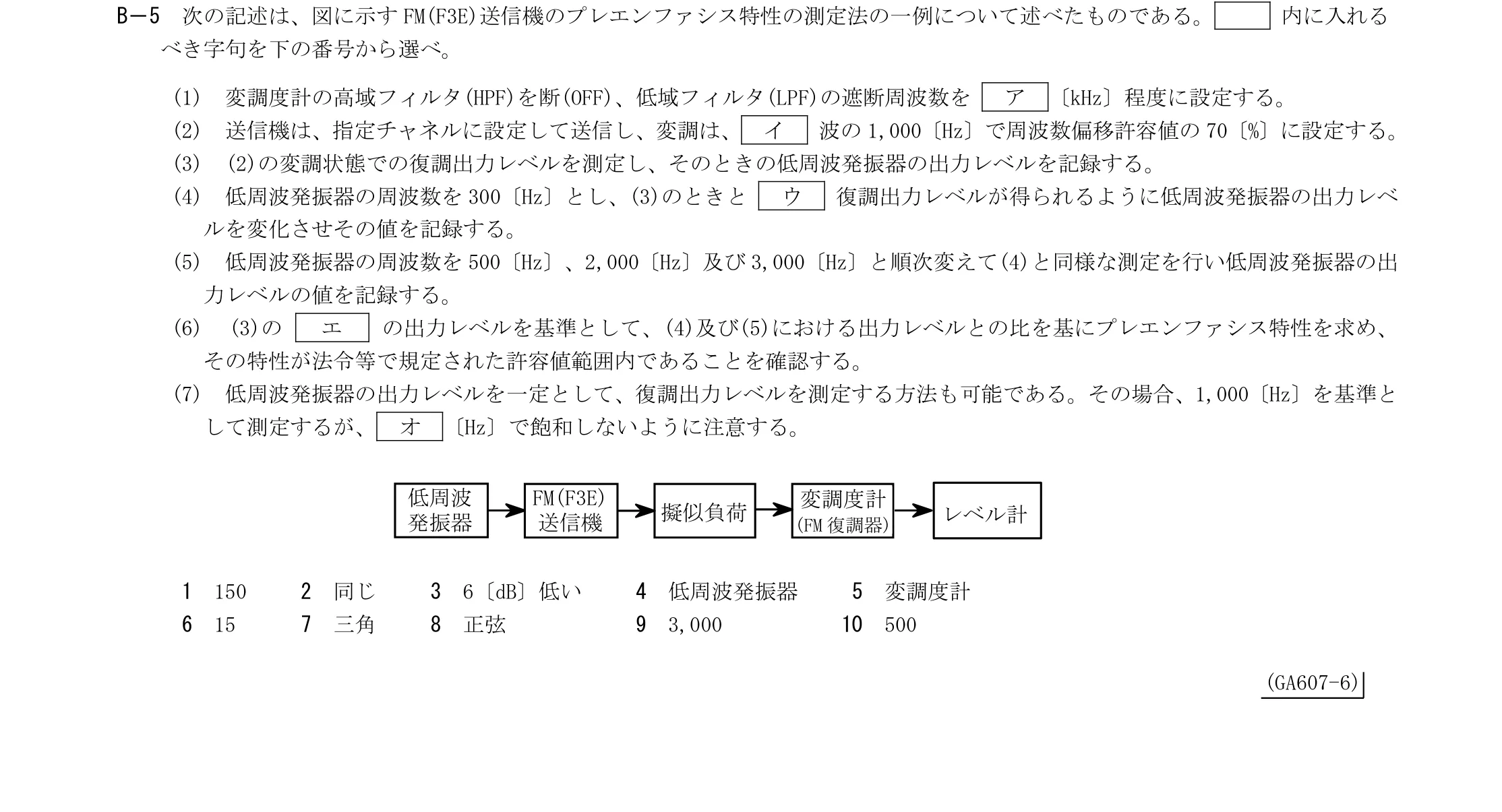

次の記述は、図に示すFM(F3E)送信機のプレエンファシス特性の測定法の一例について述べたものである。 内に入れる べき字句を下の番号から選べ。 (1) 変調度計の高域フィルタ(HPF)を断(OFF)、低域フィルタ(LPF)の遮断周波数を ア 〔kHz〕程度に設定する。 (2) 送信機は、指定チャネルに設定して送信し、変調は、 イ 波の1,000〔Hz〕で周波数偏移許容値の70〔%〕に設定する。 (3) (2)の変調状態での復調出力レベルを測定し、そのときの低周波発振器の出力レベルを記録する。 (4) 低周波発振器の周波数を300〔Hz〕とし、(3)のときと ウ 復調出力レベルが得られるように低周波発振器の出力レベ ルを変化させその値を記録する。 (5) 低周波発振器の周波数を500〔Hz〕、2,000〔Hz〕及び3,000〔Hz〕と順次変えて(4)と同様な測定を行い低周波発振器の出 力レベルの値を記録する。 (6) (3)の エ の出力レベルを基準として、(4)及び(5)における出力レベルとの比を基にプレエンファシス特性を求め、 その特性が法令等で規定された許容値範囲内であることを確認する。 (7) 低周波発振器の出力レベルを一定として、復調出力レベルを測定する方法も可能である。その場合、1,000〔Hz〕を基準と して測定するが、 オ 〔Hz〕で飽和しないように注意する。
