ウカログ二陸技 2024年7月 無線工学A B-4

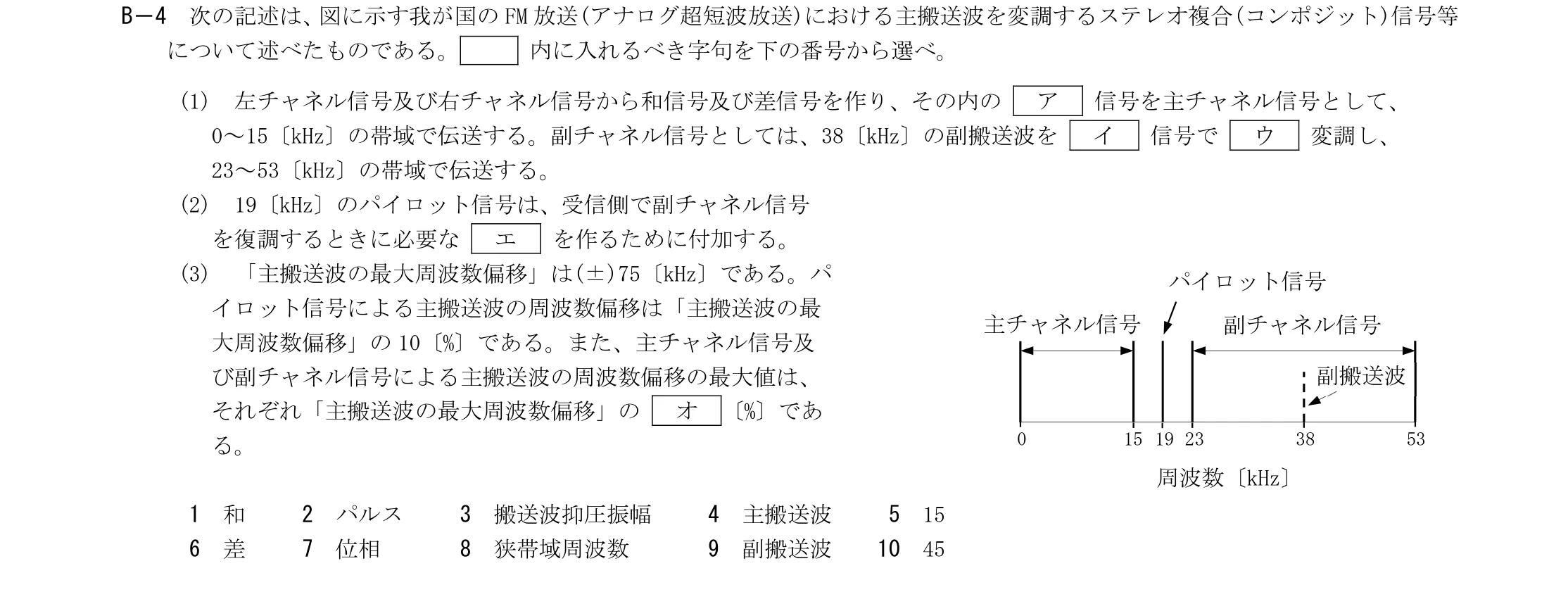

次の記述は、図に示す我が国のFM 放送(アナログ超短波放送)における主搬送波を変調するステレオ複合(コンポジット)信号等 について述べたものである。 内に入れるべき字句を下の番号から選べ。 (1) 左チャネル信号及び右チャネル信号から和信号及び差信号を作り、その内の ア 信号を主チャネル信号として、 0～15〔kHz〕の帯域で伝送する。副チャネル信号としては、38〔kHz〕の副搬送波を イ 信号で ウ 変調し、 23～53〔kHz〕の帯域で伝送する。 (2) 19〔kHz〕のパイロット信号は、受信側で副チャネル信号 を復調するときに必要な エ を作るために付加する。 (3) 「主搬送波の最大周波数偏移」は(±)75〔kHz〕である。パ イロット信号による主搬送波の周波数偏移は「主搬送波の最 大周波数偏移」の10〔%〕である。また、主チャネル信号及 び副チャネル信号による主搬送波の周波数偏移の最大値は、 それぞれ「主搬送波の最大周波数偏移」の オ 〔%〕であ る。
選択肢（各空欄はこの中から1つずつ選ぶ）
この問題で問われるポイント
論点は「変調方式 › アナログ変調(AM/FM/SSB)」です。 用語や制度・原理を正確に理解できているかがポイントです。
学習記録を読み込み中...
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学A B問題（240問・48試験期）を母数として、小分類「アナログ変調(AM/FM/SSB)」の単位で集計しています（同じ小分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ論点の出題数（無線工学A B問題）
- 240問中 39問（16.3%）
- 出題された試験期
- 48期中 32期
- この論点の初出
- 2002年1月期
- この論点の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2024年7月期（令和6年7月）
- 科目・問題番号
- 無線工学A B-4
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2024(R06)-07-kougaku-a.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2024(R06)-07-kougaku-a-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
