二陸技 2025年1月 無線工学の基礎 A-20

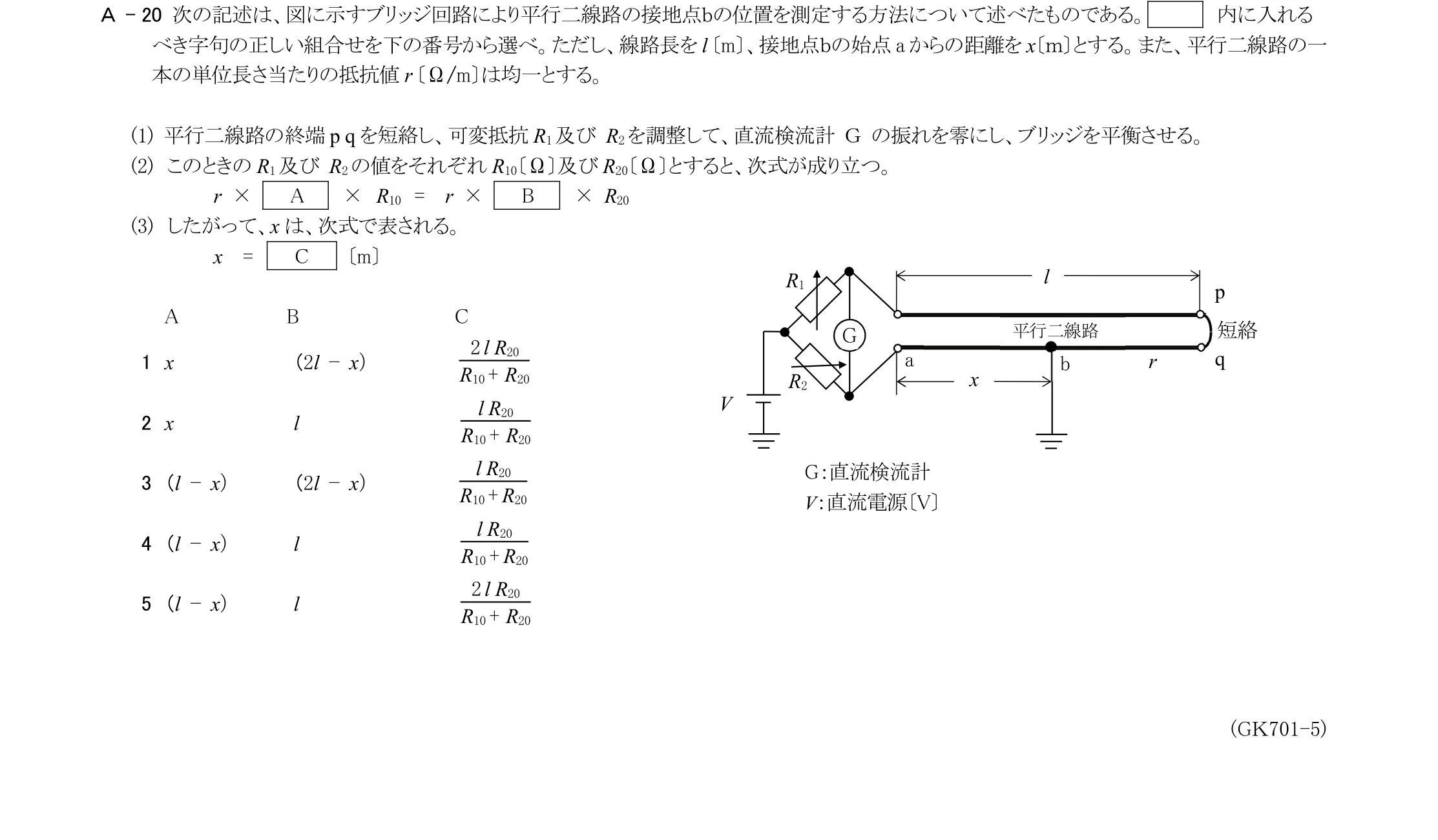

次の記述は、図に示すブリッジ回路により平行二線路の接地点ｂの位置を測定する方法について述べたものである。 内に入れる べき字句の正しい組合せを下の番号から選べ。ただし、線路長をl 〔m〕、接地点ｂの始点a からの距離をx〔ｍ〕とする。また、平行二線路の一 本の単位長さ当たりの抵抗値r 〔Ω/m〕は均一とする。 (1) 平行二線路の終端p q を短絡し、可変抵抗R1及び R2を調整して、直流検流計 Ｇ の振れを零にし、ブリッジを平衡させる。 (2) このときのR1及び R2の値をそれぞれR10〔Ω〕及びR20〔Ω〕とすると、次式が成り立つ。 r × A × R10 = r × B × R20 (3) したがって、x は、次式で表される。 x = C 〔m〕
この問題で問われるポイント
論点は「測定(基礎)」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
