ウカログ二陸技 2025年1月 無線工学の基礎 B-1

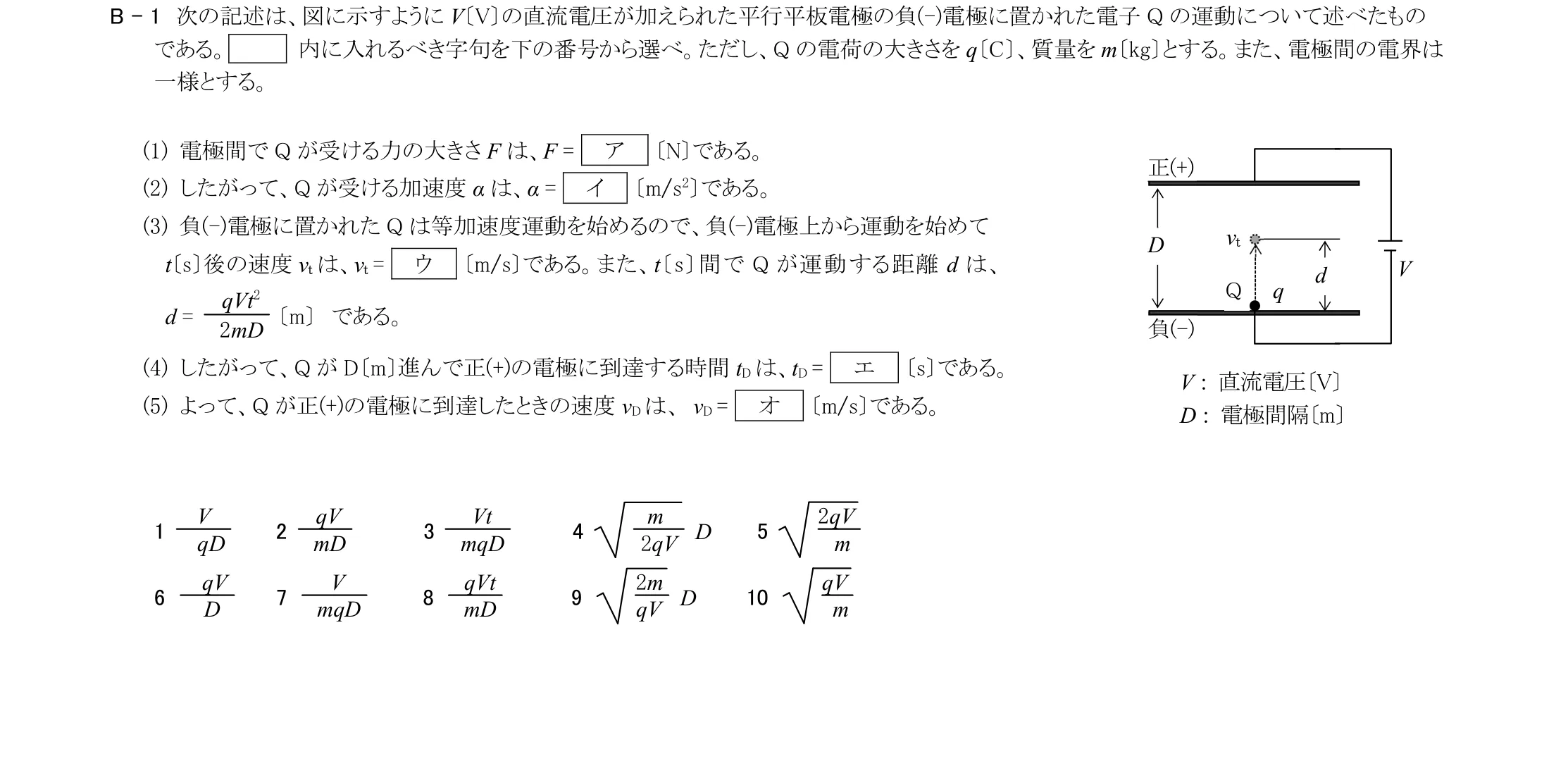

次の記述は、図に示すようにV〔V〕の直流電圧が加えられた平行平板電極の負(-)電極に置かれた電子Q の運動について述べたもの である。 内に入れるべき字句を下の番号から選べ。ただし、Q の電荷の大きさをq〔C〕、質量をm〔kg〕とする。また、電極間の電界は 一様とする。 (1) 電極間でQ が受ける力の大きさF は、F = ア 〔N〕である。 (2) したがって、Q が受ける加速度α は、α = イ 〔m/s2〕である。 (3) 負(-)電極に置かれたQ は等加速度運動を始めるので、負(-)電極上から運動を始めて t〔s〕後の速度vt は、vt = ウ 〔m/s〕である。また、t〔s〕間でQ が運動する距離d は、 d ＝ qVt²/(2mD)〔m〕 である。 (4) したがって、Q がD〔m〕進んで正(+)の電極に到達する時間tD は、tD = エ 〔s〕である。 (5) よって、Q が正(+)の電極に到達したときの速度vDは、 vD = オ 〔m/s〕である。
選択肢（各空欄はこの中から1つずつ選ぶ）
この問題で問われるポイント
論点は「電気磁気学 › 静電気・コンデンサ」です。 公式を正しく当てはめて計算できるかがポイントです。
学習記録を読み込み中...
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学の基礎 B問題（240問・48試験期）を母数として、小分類「静電気・コンデンサ」の単位で集計しています（同じ小分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ論点の出題数（無線工学の基礎 B問題）
- 240問中 15問（6.3%）
- 出題された試験期
- 48期中 14期
- この論点の初出
- 2003年1月期
- この論点の直近の出題
- 2025年1月期
出典・根拠
- 試験期
- 2025年1月期（令和7年1月）
- 科目・問題番号
- 無線工学の基礎 B-1
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2025(R07)-01-kiso.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2025(R07)-01-kiso-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
