ウカログ二陸技 2024年7月 無線工学の基礎 B-1

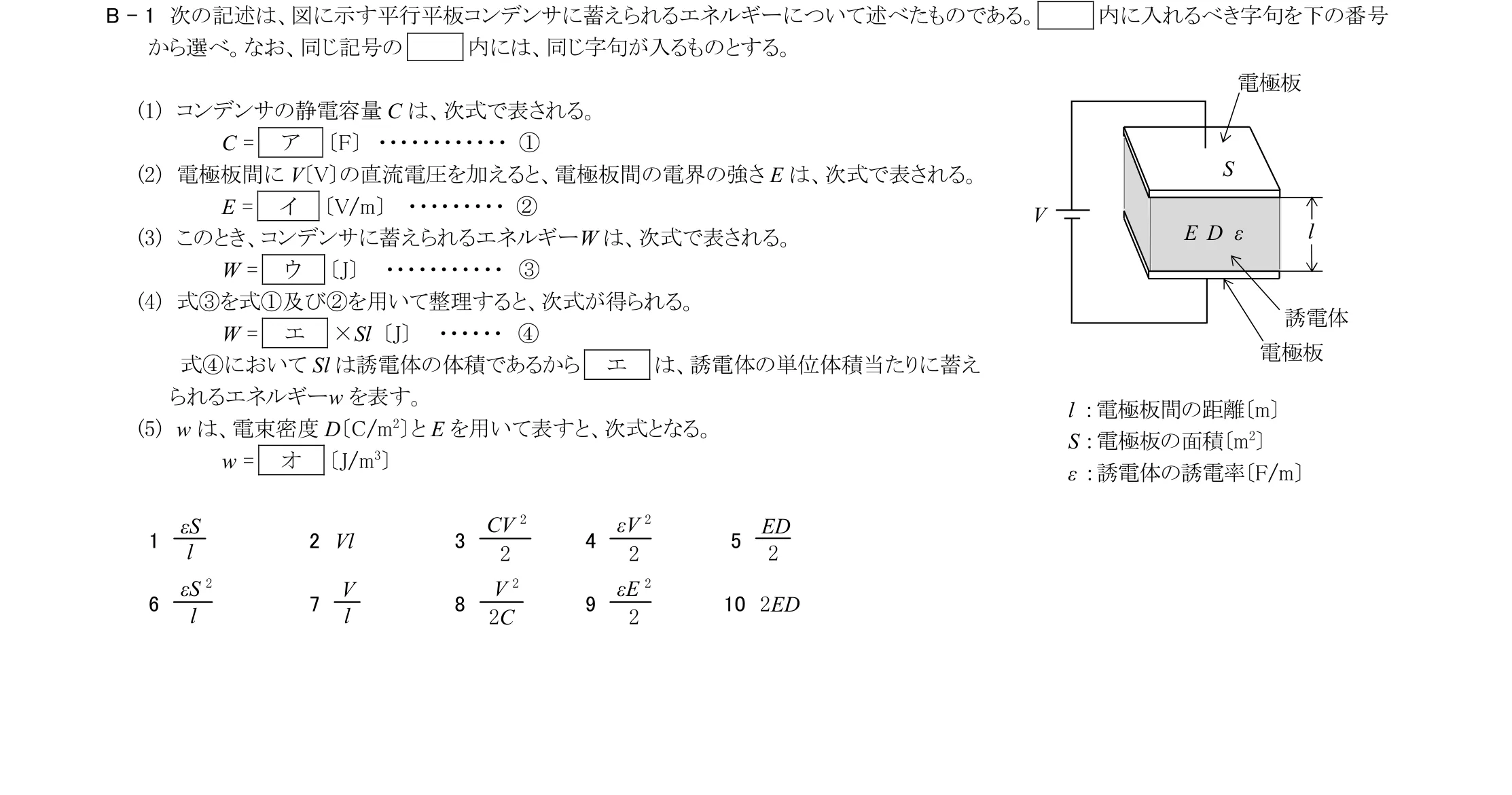

次の記述は、図に示す平行平板コンデンサに蓄えられるエネルギーについて述べたものである。 内に入れるべき字句を下の番号 から選べ。なお、同じ記号の 内には、同じ字句が入るものとする。 (1) コンデンサの静電容量C は、次式で表される。 C = ア 〔F〕 ・・・・・・・・・・・・ ① (2) 電極板間にV〔V〕の直流電圧を加えると、電極板間の電界の強さE は、次式で表される。 E = イ 〔V/m〕 ・・・・・・・・・ ② (3) このとき、コンデンサに蓄えられるエネルギーW は、次式で表される。 W = ウ 〔J〕 ・・・・・・・・・・・ ③ (4) 式③を式①及び②を用いて整理すると、次式が得られる。 W = エ ×Sl 〔J〕 ・・・・・・ ④ 式④においてSl は誘電体の体積であるから エ は、誘電体の単位体積当たりに蓄え られるエネルギーw を表す。 (5) w は、電束密度D〔C/m2〕とE を用いて表すと、次式となる。 w = オ 〔J/m3〕
選択肢（各空欄はこの中から1つずつ選ぶ）
この問題で問われるポイント
論点は「電気磁気学 › 静電気・コンデンサ」です。 公式を正しく当てはめて計算できるかがポイントです。
学習記録を読み込み中...
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学の基礎 B問題（240問・48試験期）を母数として、小分類「静電気・コンデンサ」の単位で集計しています（同じ小分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ論点の出題数（無線工学の基礎 B問題）
- 240問中 15問（6.3%）
- 出題された試験期
- 48期中 14期
- この論点の初出
- 2003年1月期
- この論点の直近の出題
- 2025年1月期
出典・根拠
- 試験期
- 2024年7月期（令和6年7月）
- 科目・問題番号
- 無線工学の基礎 B-1
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2024(R06)-07-kiso.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2024(R06)-07-kiso-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
