二陸技 2025年1月 無線工学B B-1

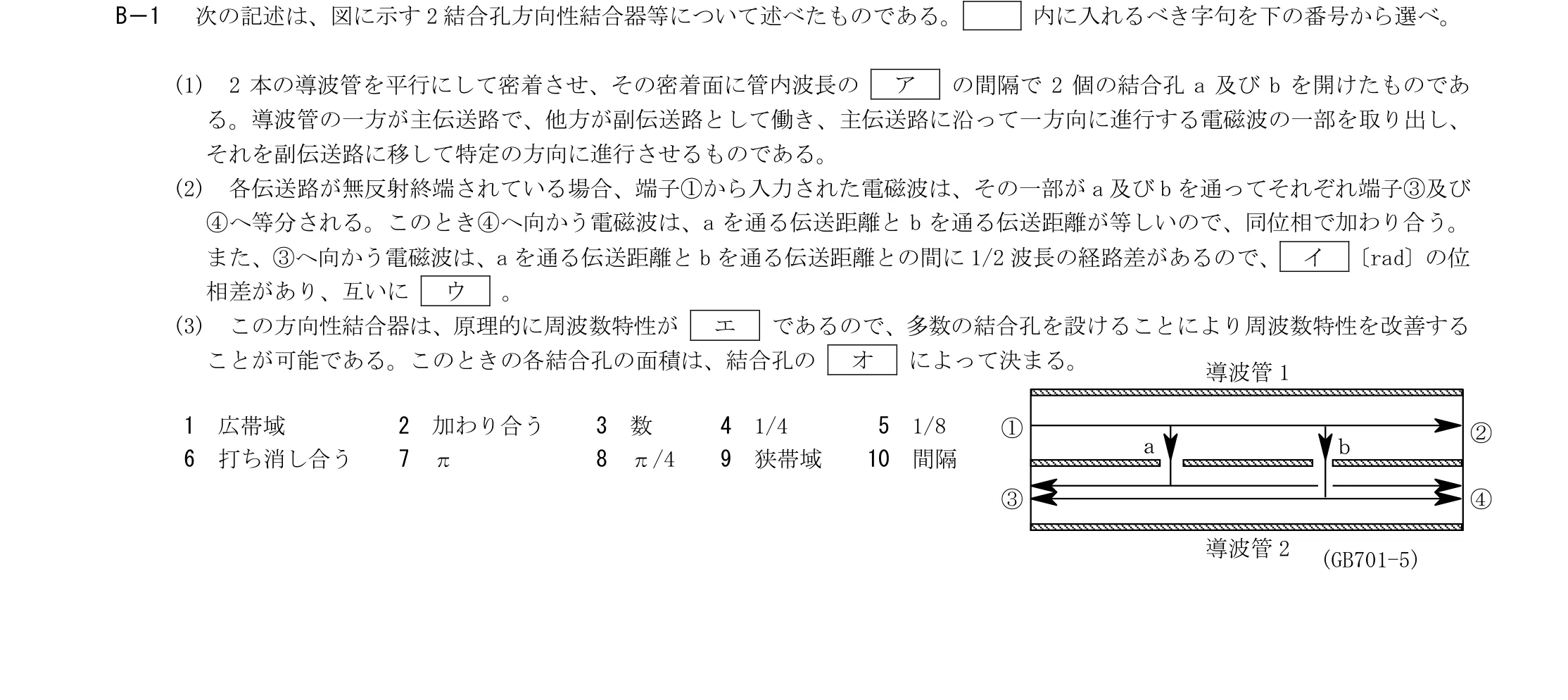

次の記述は、図に示す2 結合孔方向性結合器等について述べたものである。 内に入れるべき字句を下の番号から選べ。 (1) 2 本の導波管を平行にして密着させ、その密着面に管内波長の ア の間隔で2 個の結合孔a 及びb を開けたものであ る。導波管の一方が主伝送路で、他方が副伝送路として働き、主伝送路に沿って一方向に進行する電磁波の一部を取り出し、 それを副伝送路に移して特定の方向に進行させるものである。 (2) 各伝送路が無反射終端されている場合、端子①から入力された電磁波は、その一部がa 及びb を通ってそれぞれ端子③及び ④へ等分される。このとき④へ向かう電磁波は、a を通る伝送距離とb を通る伝送距離が等しいので、同位相で加わり合う。 また、③へ向かう電磁波は、a を通る伝送距離とb を通る伝送距離との間に1/2 波長の経路差があるので、 イ 〔rad〕の位 相差があり、互いに ウ 。 (3) この方向性結合器は、原理的に周波数特性が エ であるので、多数の結合孔を設けることにより周波数特性を改善する ことが可能である。このときの各結合孔の面積は、結合孔の オ によって決まる。
