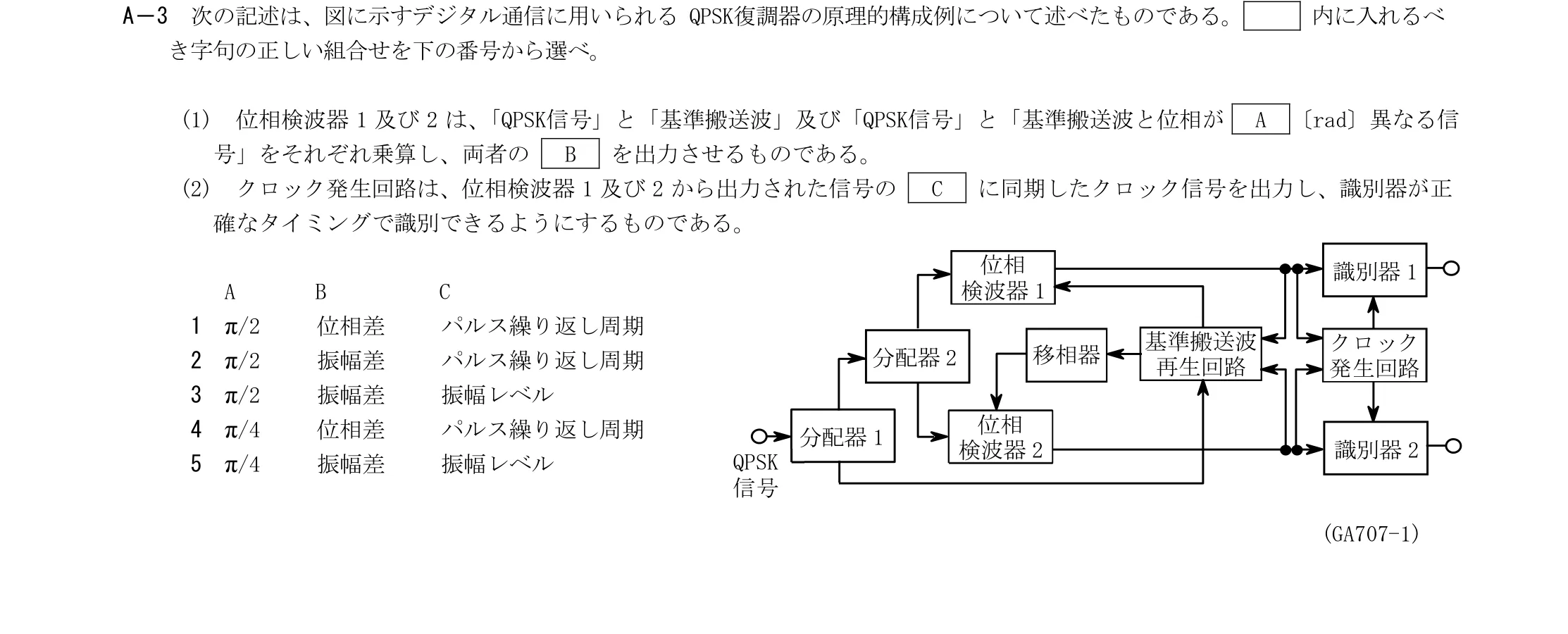

次の記述は、図に示すデジタル通信に用いられる QPSK復調器の原理的構成例について述べたものである。 内に入れるべ き字句の正しい組合せを下の番号から選べ。 (1) 位相検波器 1 及び 2 は、「QPSK信号」と「基準搬送波」及び「QPSK信号」と「基準搬送波と位相が A 〔rad〕異なる信 号」をそれぞれ乗算し、両者の B を出力させるものである。 (2) クロック発生回路は、位相検波器 1 及び 2 から出力された信号の C に同期したクロック信号を出力し、識別器が正 確なタイミングで識別できるようにするものである。
この問題で問われるポイント
論点は「変調方式 › デジタル変調(ASK/FSK/PSK/QAM)」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
