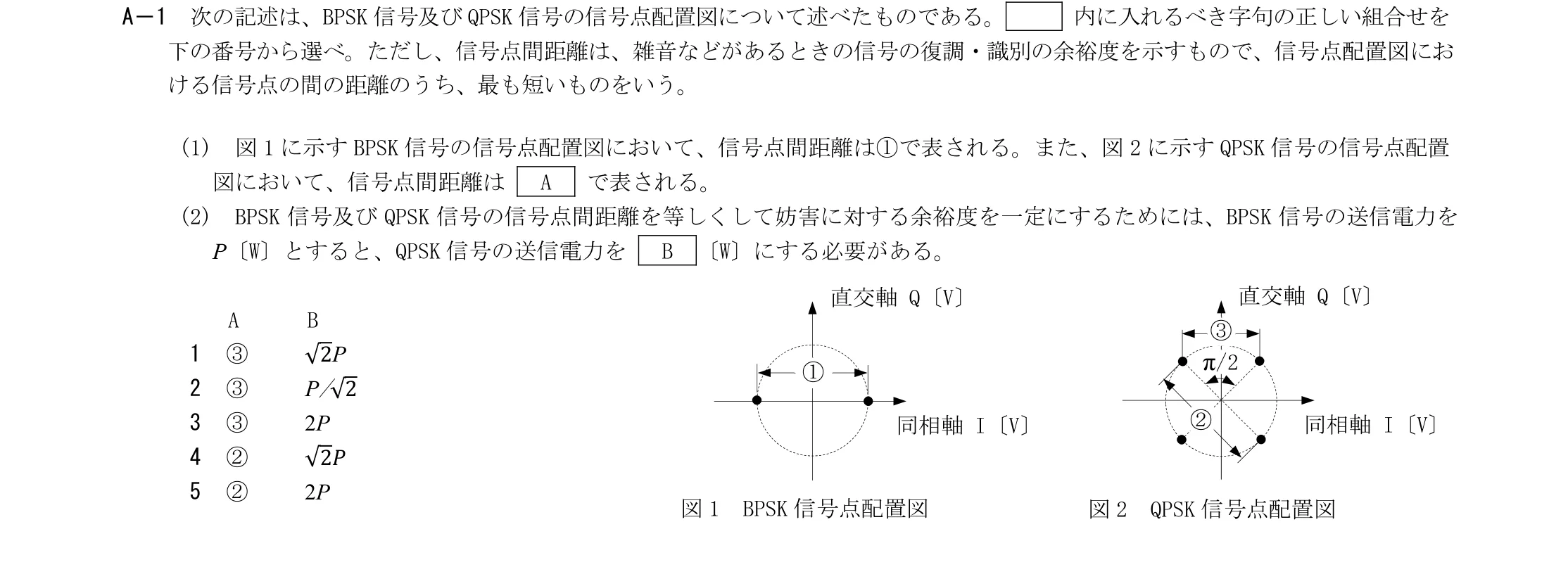

次の記述は、BPSK 信号及びQPSK 信号の信号点配置図について述べたものである。 内に入れるべき字句の正しい組合せを 下の番号から選べ。ただし、信号点間距離は、雑音などがあるときの信号の復調・識別の余裕度を示すもので、信号点配置図にお ける信号点の間の距離のうち、最も短いものをいう。 (1) 図1 に示すBPSK 信号の信号点配置図において、信号点間距離は①で表される。また、図2 に示すQPSK 信号の信号点配置 図において、信号点間距離は A で表される。 (2) BPSK 信号及びQPSK 信号の信号点間距離を等しくして妨害に対する余裕度を一定にするためには、BPSK 信号の送信電力を P〔W〕とすると、QPSK 信号の送信電力を B 〔W〕にする必要がある。
この問題で問われるポイント
論点は「変調方式 › デジタル変調(ASK/FSK/PSK/QAM)」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
