二陸技 2025年7月 無線工学B B-5

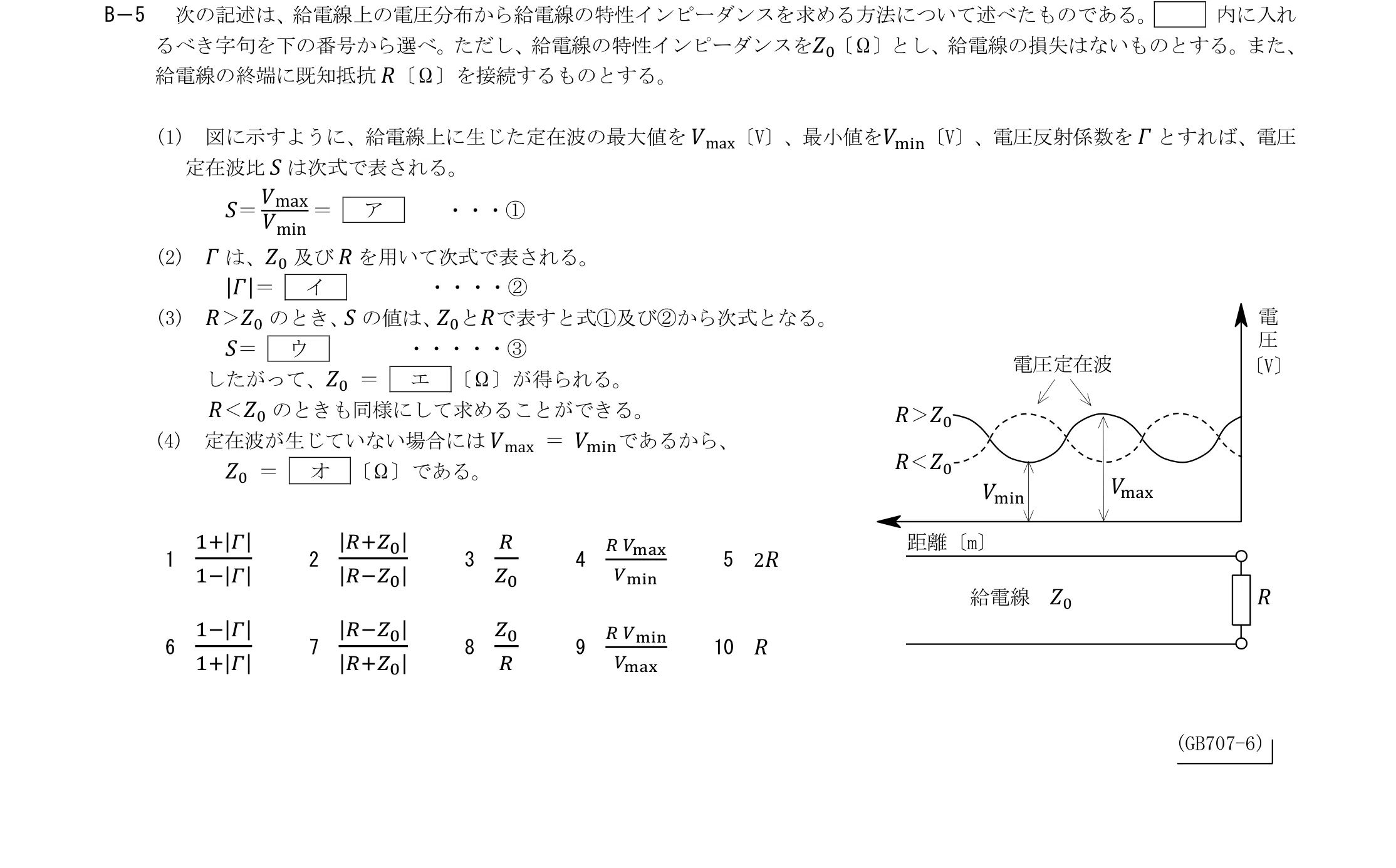

次の記述は、給電線上の電圧分布から給電線の特性インピーダンスを求める方法について述べたものである。 内に入れ るべき字句を下の番号から選べ。ただし、給電線の特性インピーダンスを𝑍0〔Ω〕とし、給電線の損失はないものとする。また、 給電線の終端に既知抵抗 𝑅〔Ω〕を接続するものとする。 (1) 図に示すように、給電線上に生じた定在波の最大値を 𝑉max〔V〕、最小値を𝑉min〔V〕、電圧反射係数を 𝛤 とすれば、電圧 定在波比 𝑆 は次式で表される。 S ＝ Vmax/Vmin ＝ ア ・・・① (2) 𝛤 は、𝑍0 及び 𝑅 を用いて次式で表される。 |𝛤|＝ イ ・・・・② (3) 𝑅＞𝑍0 のとき、𝑆 の値は、𝑍0と𝑅で表すと式①及び②から次式となる。 𝑆＝ ウ ・・・・・③ したがって、𝑍0 ＝ エ 〔Ω〕が得られる。 𝑅＜𝑍0 のときも同様にして求めることができる。 (4) 定在波が生じていない場合には 𝑉max ＝ 𝑉minであるから、 𝑍0 ＝ オ 〔Ω〕である。
選択肢（各空欄はこの中から1つずつ選ぶ）
1(1＋|Γ|)/(1－|Γ|)2|R＋Z0|/|R－Z0|3R/Z04R Vmax/Vmin52𝑅6(1－|Γ|)/(1＋|Γ|)7|R－Z0|/|R＋Z0|8Z0/R9R Vmin/Vmax10𝑅
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「給電線・導波管 › 定在波・整合」です。 公式を正しく当てはめて計算できるかがポイントです。
