2026年1月無線工学の基礎
A-1

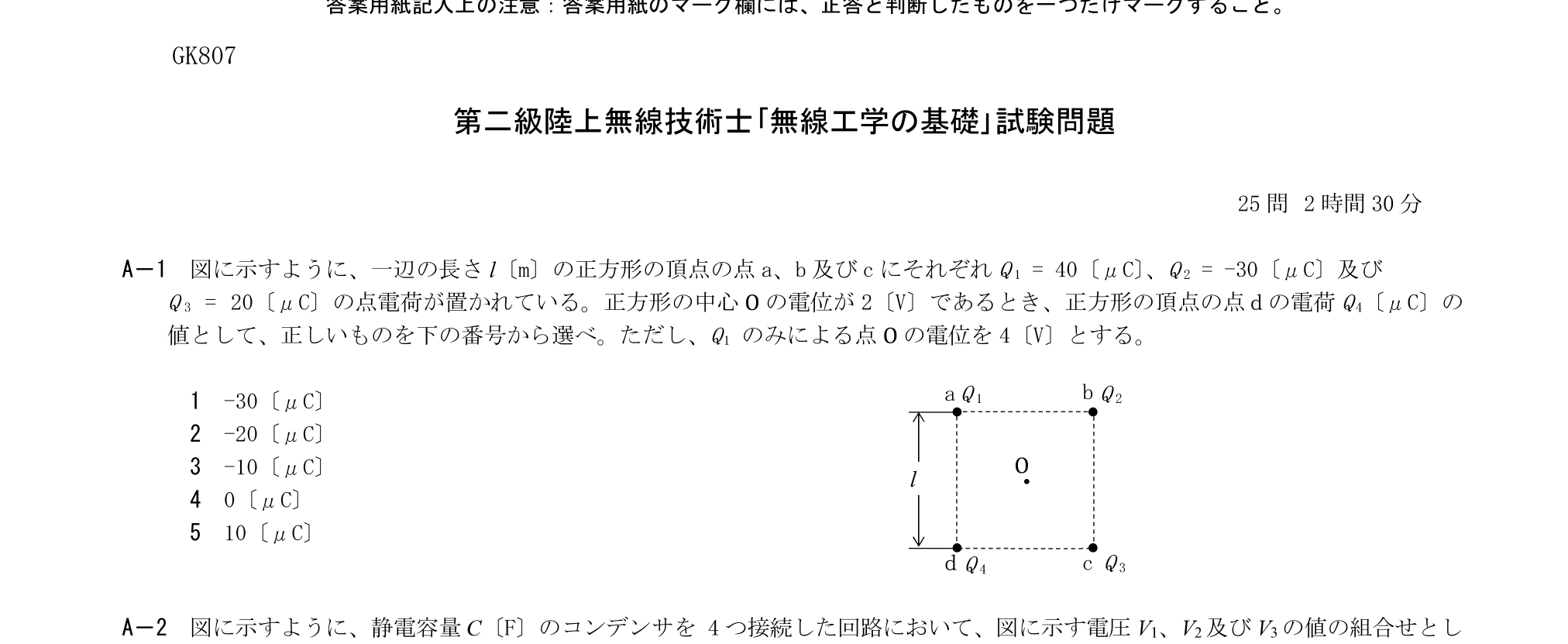

図に示すように、一辺の長さl〔m〕の正方形の頂点の点a、b及びcにそれぞれQ1＝40〔μC〕、Q2＝-30〔μC〕及びQ3＝20〔μC〕の点電荷が置かれている。正方形の中心Oの電位が2〔V〕であるとき、正方形の頂点の点dの電荷Q4〔μC〕の値として、正しいものを下の番号から選べ。ただし、Q1のみによる点Oの電位を4〔V〕とする。
この問題で問われるポイント
論点は「電気磁気学」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
