2026年1月無線工学A
A-7

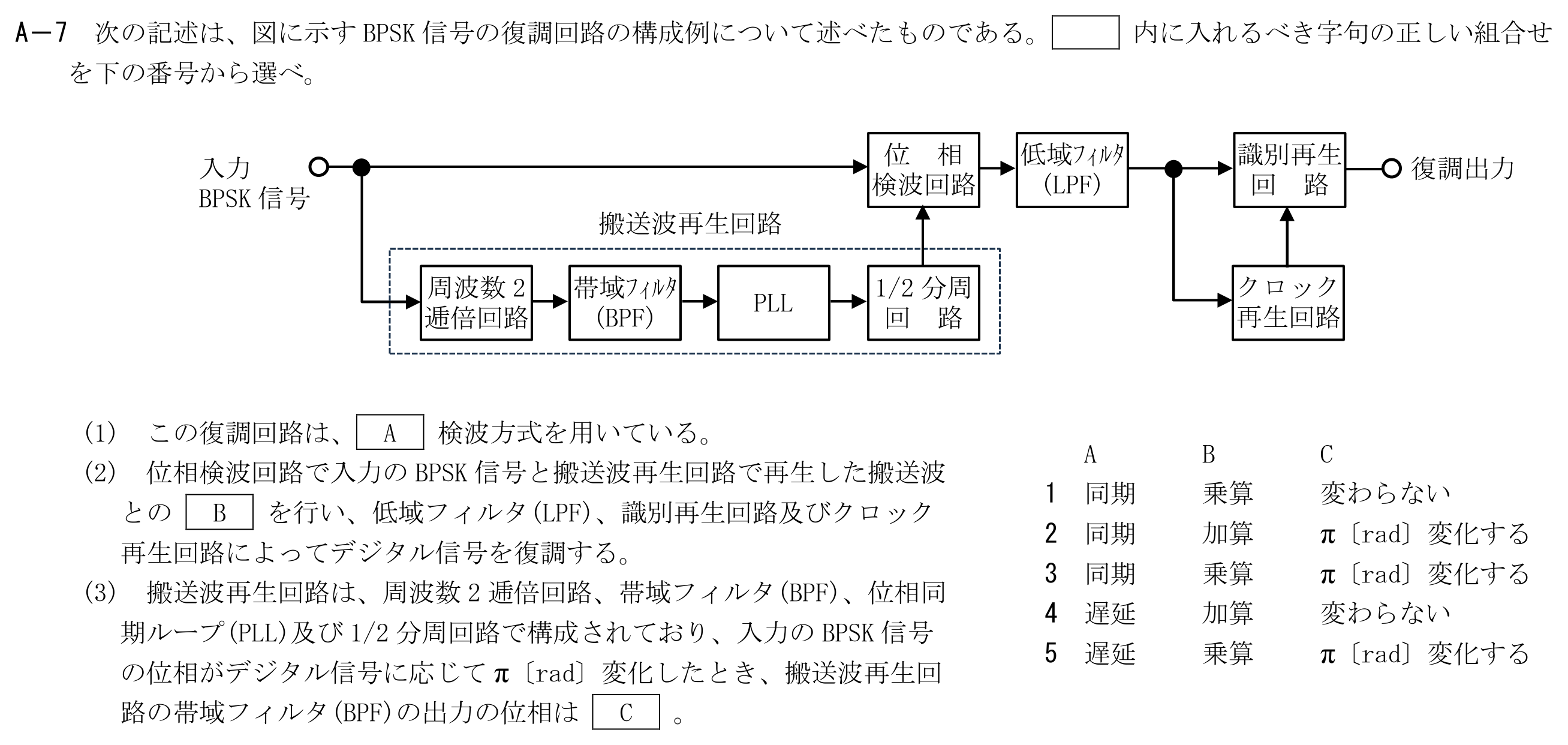

次の記述は、図に示すBPSK信号の復調回路の構成例について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。(1)この復調回路は、A検波方式を用いている。(2)位相検波回路で入力のBPSK信号と搬送波再生回路で再生した搬送波とのBを行い、低域フィルタ(LPF)、識別再生回路及びクロック再生回路によってデジタル信号を復調する。(3)搬送波再生回路は、周波数2逓倍回路、帯域フィルタ(BPF)、位相同期ループ(PLL)及び1/2分周回路で構成されており、入力のBPSK信号の位相がデジタル信号に応じてπ〔rad〕変化したとき、搬送波再生回路の帯域フィルタ(BPF)の出力の位相はC。
この問題で問われるポイント
論点は「変調・復調」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
