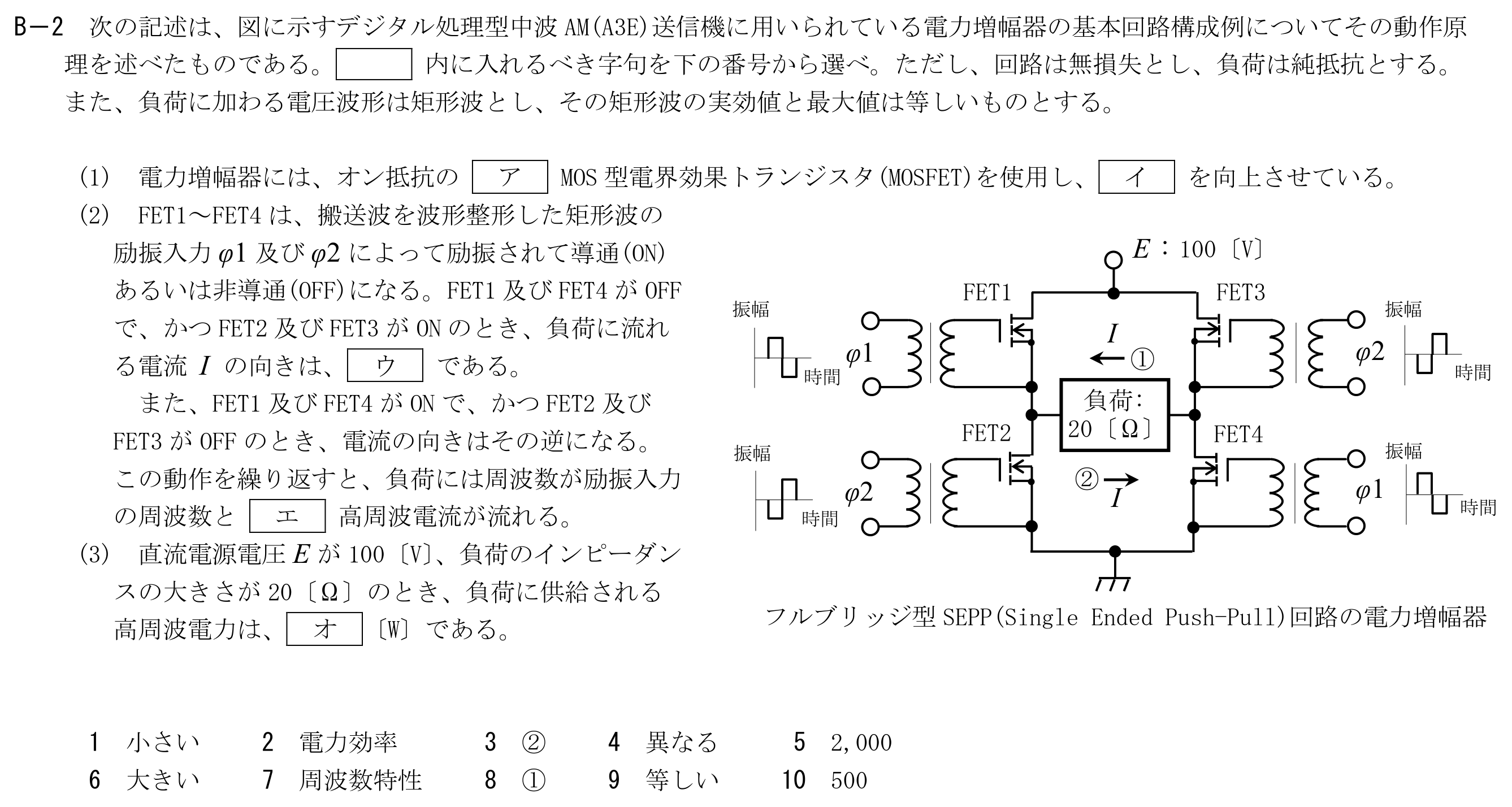

B-2

次の記述は、図に示すデジタル処理型中波AM(A3E)送信機に用いられている電力増幅器の基本回路構成例についてその動作原理を述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、回路は無損失とし、負荷は純抵抗とする。また、負荷に加わる電圧波形は矩形波とし、その矩形波の実効値と最大値は等しいものとする。(1)電力増幅器には、オン抵抗のアMOS型電界効果トランジスタ(MOSFET)を使用し、イを向上させている。(2)FET1～FET4は...FET1及びFET4がOFFで、かつFET2及びFET3がONのとき、負荷に流れる電流Iの向きは、ウである。また、FET1及びFET4がONで、かつFET2及びFET3がOFFのとき、電流の向きはその逆になる。この動作を繰り返すと、負荷には周波数が励振入力の周波数とエ高周波電流が流れる。(3)直流電源電圧Eが100〔V〕、負荷のインピーダンスの大きさが20〔Ω〕のとき、負荷に供給される高周波電力は、オ〔W〕である。
