ウカログ二陸技 2025年1月 無線工学A B-3

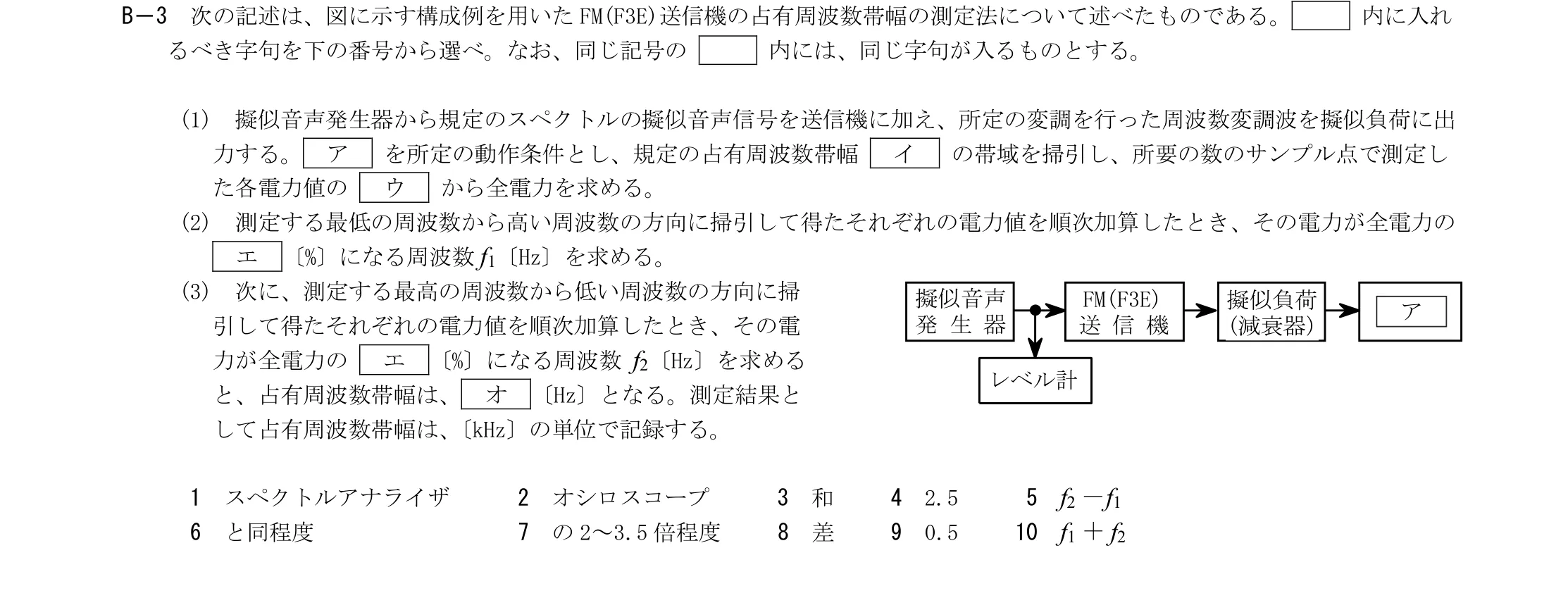

次の記述は、図に示す構成例を用いたFM(F3E)送信機の占有周波数帯幅の測定法について述べたものである。 内に入れ るべき字句を下の番号から選べ。なお、同じ記号の 内には、同じ字句が入るものとする。 (1) 擬似音声発生器から規定のスペクトルの擬似音声信号を送信機に加え、所定の変調を行った周波数変調波を擬似負荷に出 力する。 ア を所定の動作条件とし、規定の占有周波数帯幅 イ の帯域を掃引し、所要の数のサンプル点で測定し た各電力値の ウ から全電力を求める。 (2) 測定する最低の周波数から高い周波数の方向に掃引して得たそれぞれの電力値を順次加算したとき、その電力が全電力の エ 〔%〕になる周波数f1〔Hz〕を求める。 (3) 次に、測定する最高の周波数から低い周波数の方向に掃 引して得たそれぞれの電力値を順次加算したとき、その電 力が全電力の エ 〔%〕になる周波数 f2〔Hz〕を求める と、占有周波数帯幅は、 オ 〔Hz〕となる。測定結果と して占有周波数帯幅は、〔kHz〕の単位で記録する。
選択肢（各空欄はこの中から1つずつ選ぶ）
この問題で問われるポイント
論点は「変調方式 › アナログ変調(AM/FM/SSB)」です。 用語や制度・原理を正確に理解できているかがポイントです。
学習記録を読み込み中...
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学A B問題（240問・48試験期）を母数として、小分類「アナログ変調(AM/FM/SSB)」の単位で集計しています（同じ小分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ論点の出題数（無線工学A B問題）
- 240問中 39問（16.3%）
- 出題された試験期
- 48期中 32期
- この論点の初出
- 2002年1月期
- この論点の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2025年1月期（令和7年1月）
- 科目・問題番号
- 無線工学A B-3
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2025(R07)-01-kougaku-a.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2025(R07)-01-kougaku-a-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
