2026年7月無線工学の基礎
A-3

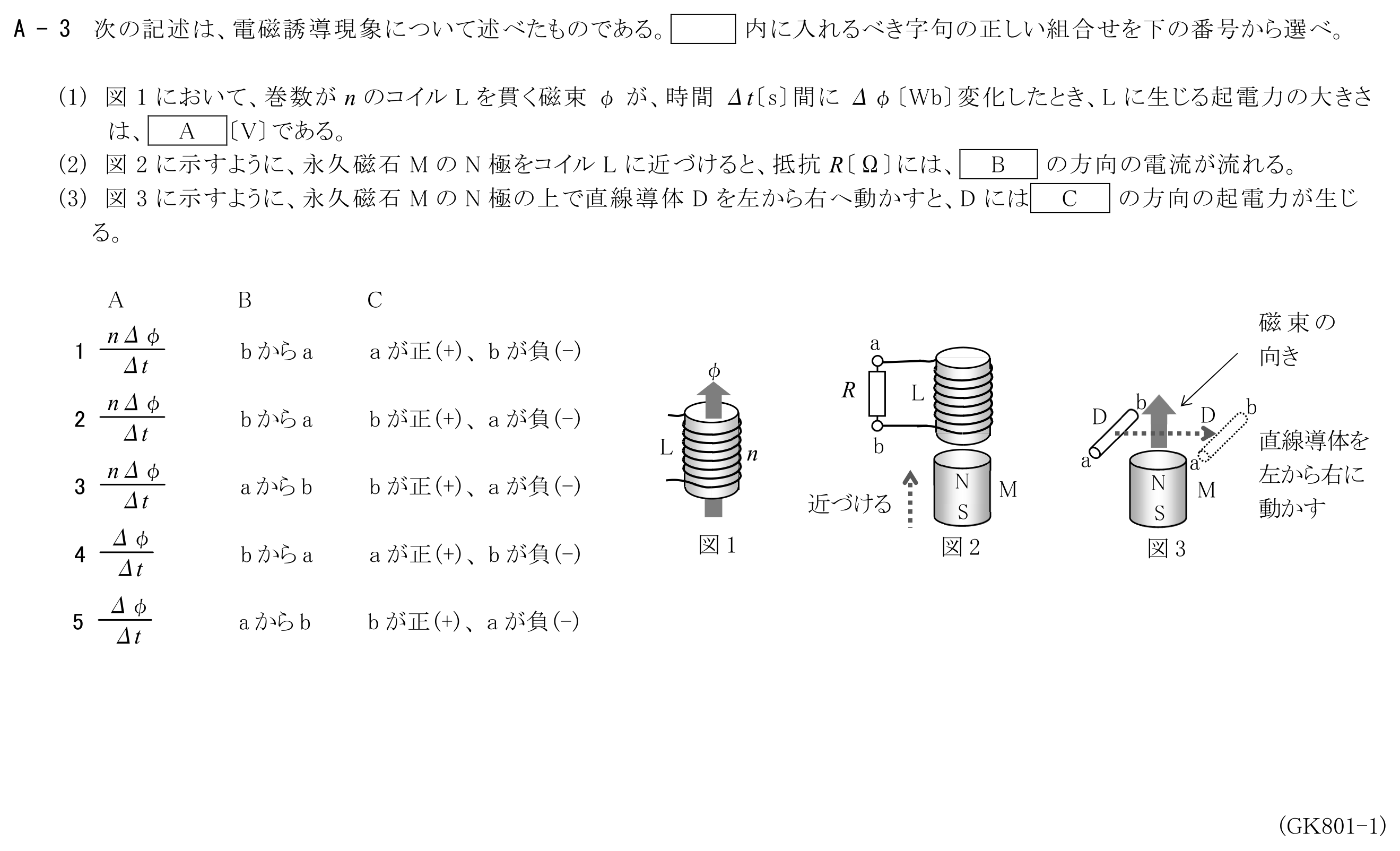

次の記述は、電磁誘導現象について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。(1)図1において、巻数がnのコイルLを貫く磁束φが、時間Δt〔s〕間にΔφ〔Wb〕変化したとき、Lに生じる起電力の大きさは、A〔V〕である。(2)図2に示すように、永久磁石MのN極をコイルLに近づけると、抵抗R〔Ω〕には、Bの方向の電流が流れる。(3)図3に示すように、永久磁石MのN極の上で直線導体Dを左から右へ動かすと、Dには Cの方向の起電力が生じる。
この問題で問われるポイント
論点は「電気磁気学」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
