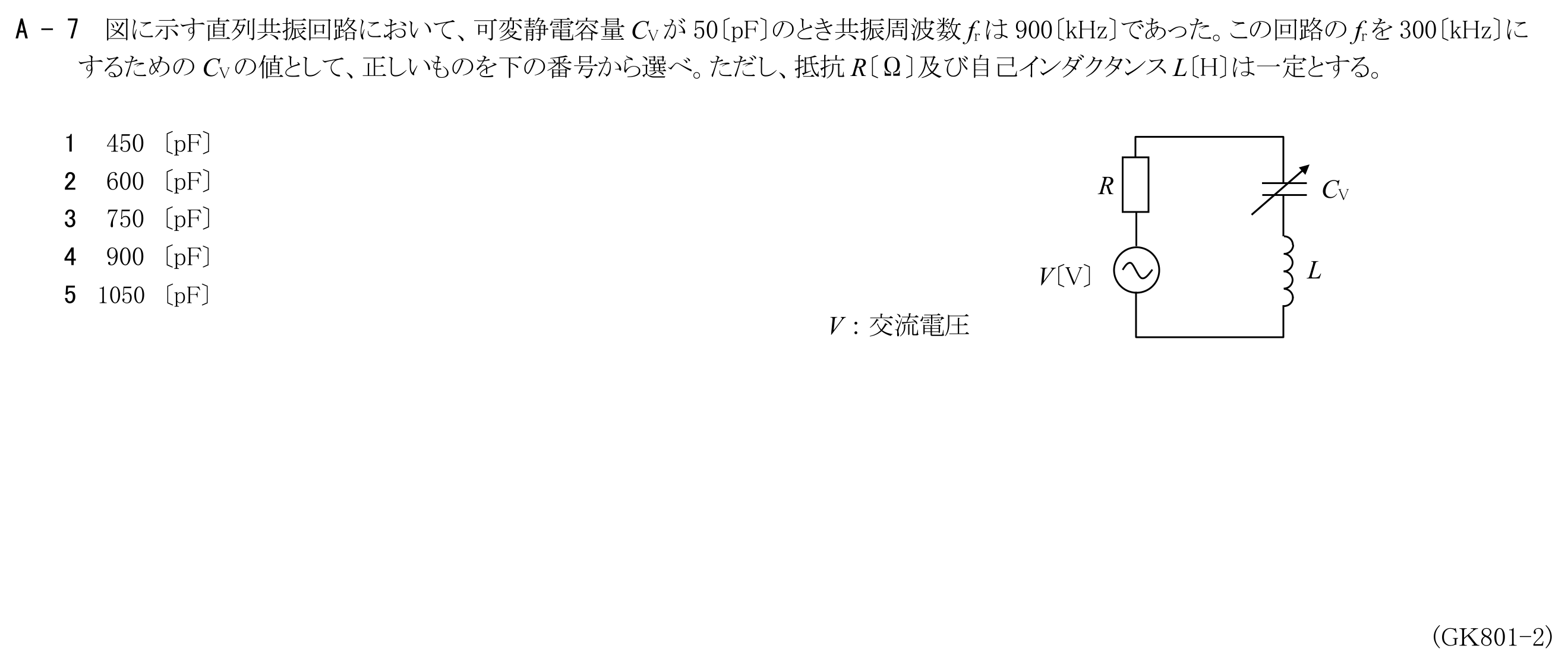

図に示す直列共振回路において、可変静電容量CVが50〔pF〕のとき共振周波数frは900〔kHz〕であった。この回路のfrを300〔kHz〕にするためのCVの値として、正しいものを下の番号から選べ。ただし、抵抗R〔Ω〕及び自己インダクタンスL〔H〕は一定とする。
この問題で問われるポイント
論点は「回路理論」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
