2026年7月無線工学B
A-11

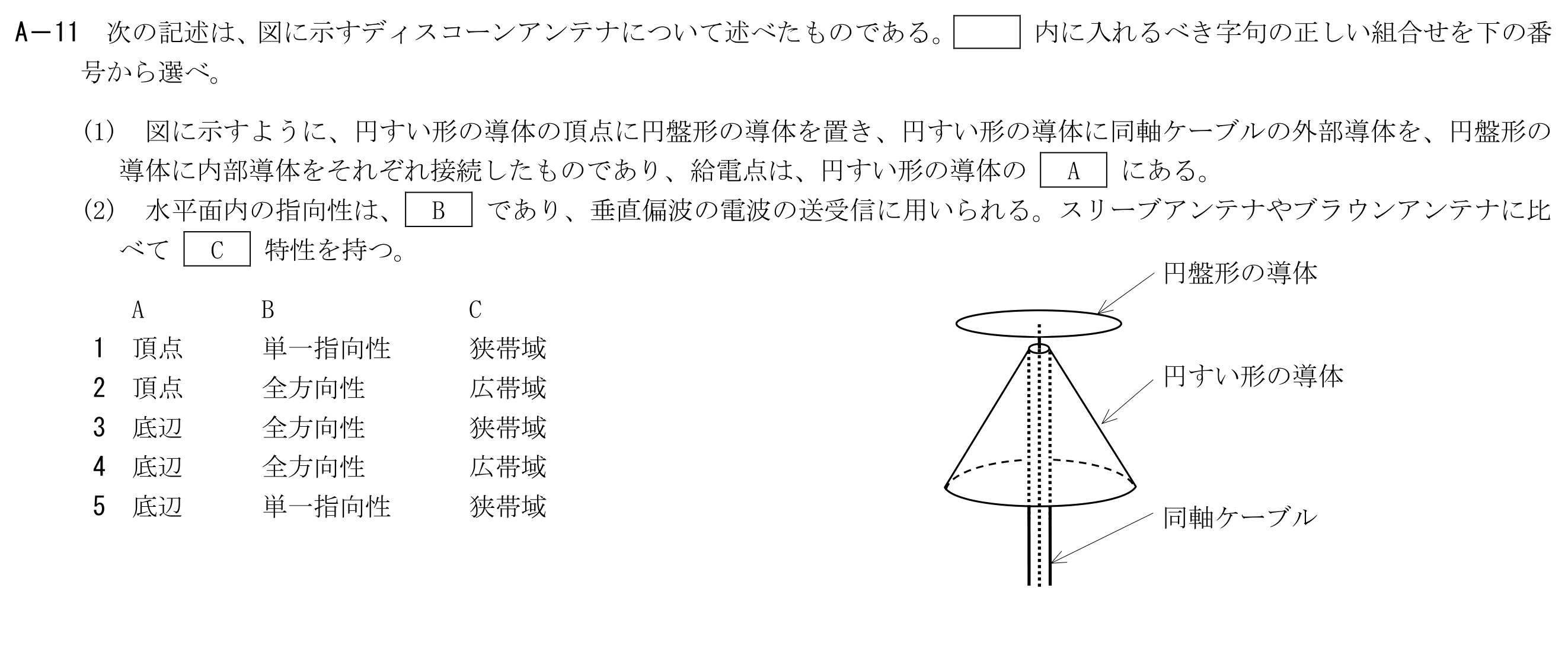

次の記述は、図に示すディスコーンアンテナについて述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。(1)図に示すように、円すい形の導体の頂点に円盤形の導体を置き、円すい形の導体に同軸ケーブルの外部導体を、円盤形の導体に内部導体をそれぞれ接続したものであり、給電点は、円すい形の導体のAにある。(2)水平面内の指向性は、Bであり、垂直偏波の電波の送受信に用いられる。スリーブアンテナやブラウンアンテナに比べてC特性を持つ。
この問題で問われるポイント
論点は「アンテナ」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
