2026年7月無線工学B
A-17

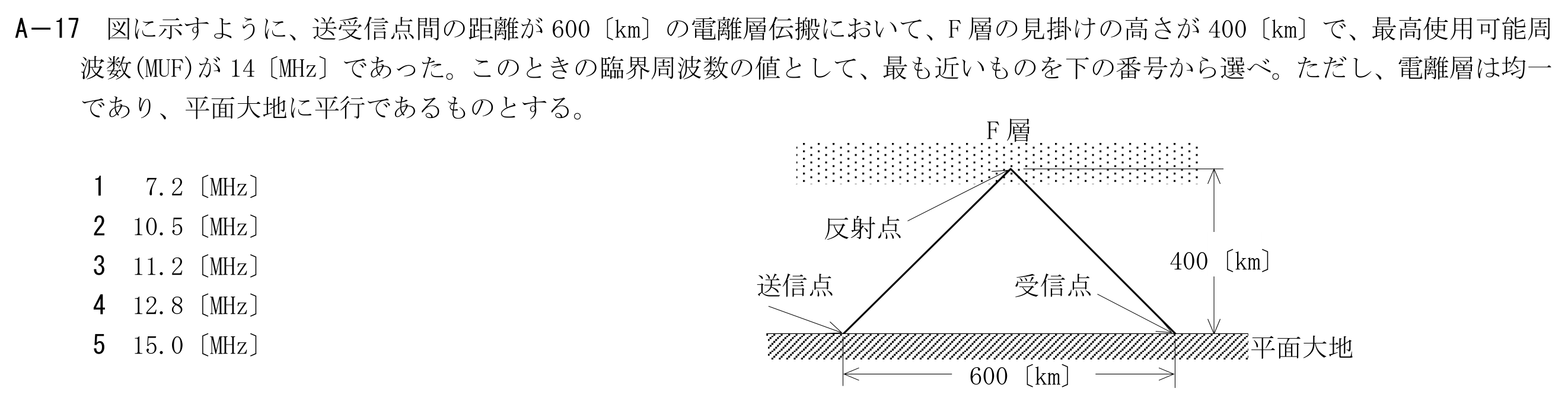

図に示すように、送受信点間の距離が600〔km〕の電離層伝搬において、F層の見掛けの高さが400〔km〕で、最高使用可能周波数(MUF)が14〔MHz〕であった。このときの臨界周波数の値として、最も近いものを下の番号から選べ。ただし、電離層は均一であり、平面大地に平行であるものとする。
この問題で問われるポイント
論点は「電波伝搬」です。 公式を正しく当てはめて計算できるかがポイントです。 計算・推定した結果に「最も近いもの」を選ぶ設問です。
