2026年7月無線工学の基礎
A-17

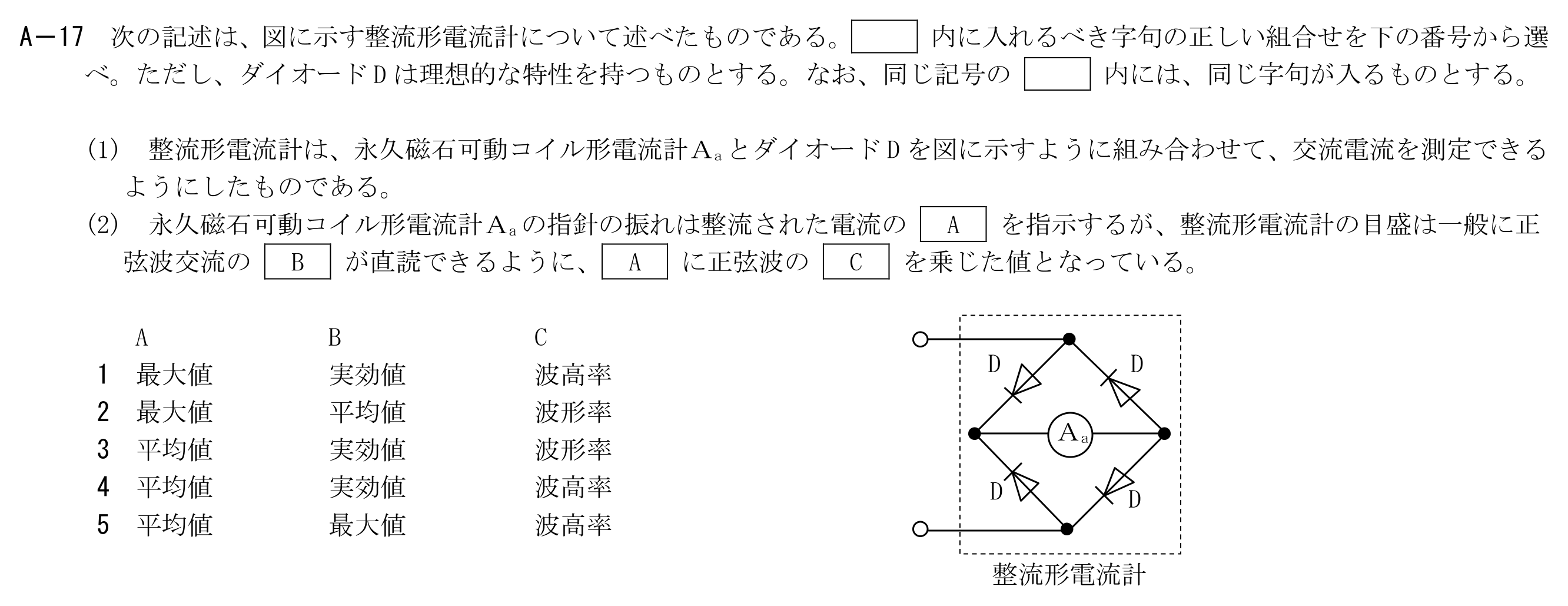

次の記述は、図に示す整流形電流計について述べたものである。内に入れるべき字句の正しい組合せを選べ。ただし、ダイオードDは理想的な特性を持つものとする。なお、同じ記号の内には、同じ字句が入るものとする。(1)整流形電流計は、永久磁石可動コイル形電流計AaとダイオードDを図に示すように組み合わせて、交流電流を測定できるようにしたものである。(2)永久磁石可動コイル形電流計Aaの指針の振れは整流された電流のAを指示するが、整流形電流計の目盛は一般に正弦波交流のBが直読できるように、Aに正弦波のCを乗じた値となっている。
この問題で問われるポイント
論点は「計測」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
