一陸技 2026年7月 無線工学の基礎 A-18

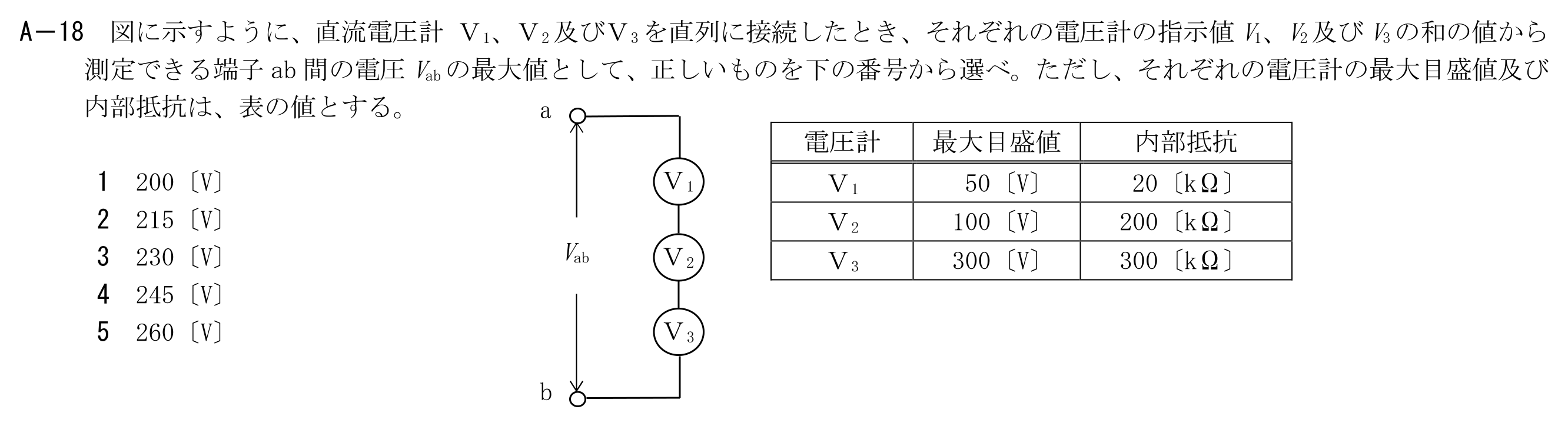

図に示すように、直流電圧計V1、V2及びV3を直列に接続したとき、それぞれの電圧計の指示値V1、V2及びV3の和の値から測定できる端子ab間の電圧Vabの最大値として、正しいものを選べ。ただし、それぞれの電圧計の最大目盛値及び内部抵抗は、表の値とする。
この問題で問われるポイント
論点は「計測」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
