一陸技 2026年7月 無線工学の基礎 B-5

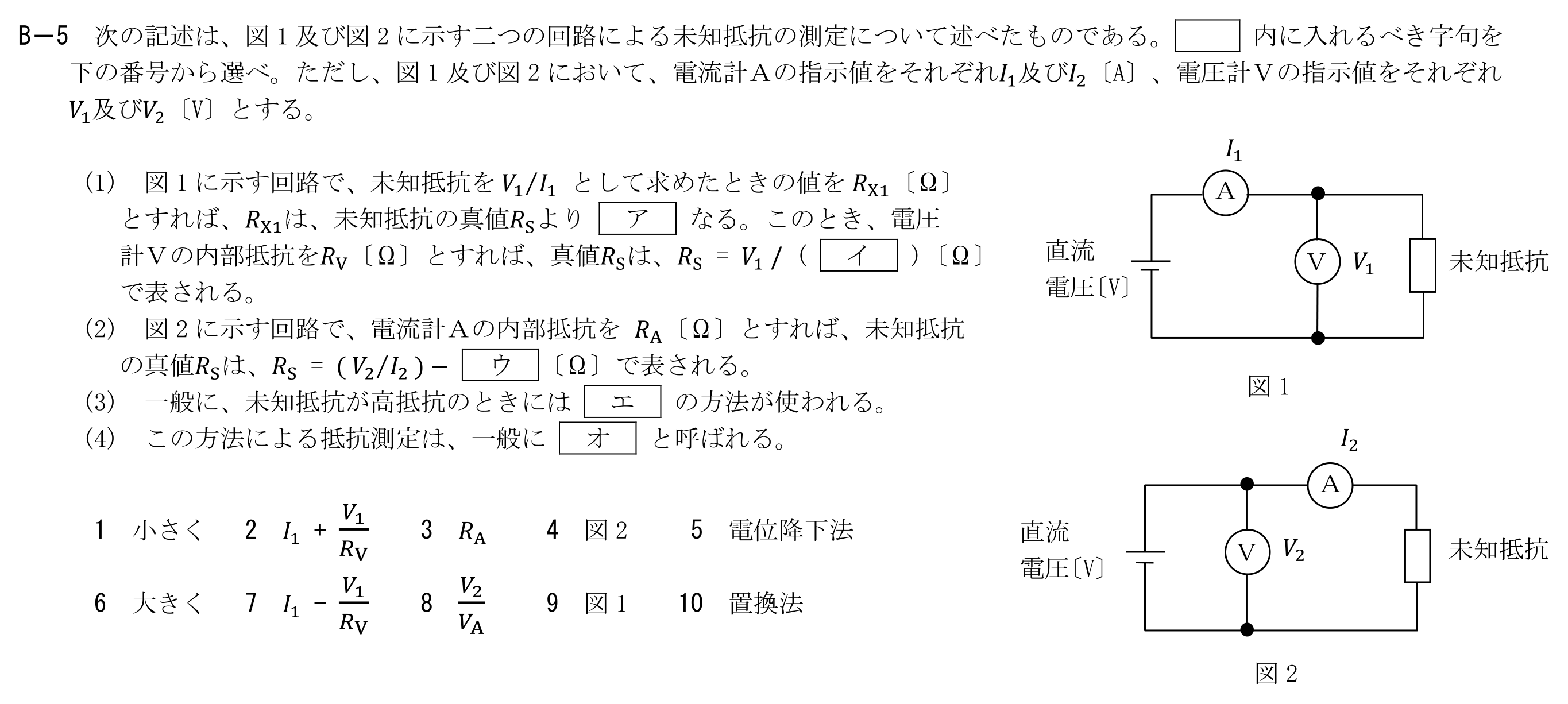

次の記述は、図1及び図2に示す二つの回路による未知抵抗の測定について述べたものである。内に入れるべき字句を下の番号から選べ(ア〜オ、それぞれ一つ)。ただし、図1及び図2において、電流計Aの指示値をそれぞれI1及びI2〔A〕、電圧計Vの指示値をそれぞれV1及びV2〔V〕とする。(1)図1に示す回路で、未知抵抗をV1/I1として求めたときの値をRX1〔Ω〕とすれば、RX1は、未知抵抗の真値RSよりアなる。このとき、電圧計Vの内部抵抗をRV〔Ω〕とすれば、真値RSは、RS＝V1/(イ)〔Ω〕で表される。(2)図2に示す回路で、電流計Aの内部抵抗をRA〔Ω〕とすれば、未知抵抗の真値RSは、RS＝(V2/I2)-ウ〔Ω〕で表される。(3)一般に、未知抵抗が高抵抗のときにはエの方法が使われる。(4)この方法による抵抗測定は、一般にオと呼ばれる。
選択肢（各空欄はこの中から1つずつ選ぶ）
1小さく2I1+V1/RV3RA4図25電位降下法6大きく7I1-V1/RV8V2/VA9図110置換法
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「計測」です。 用語や制度・原理を正確に理解できているかがポイントです。
