2026年7月無線工学の基礎
B-2

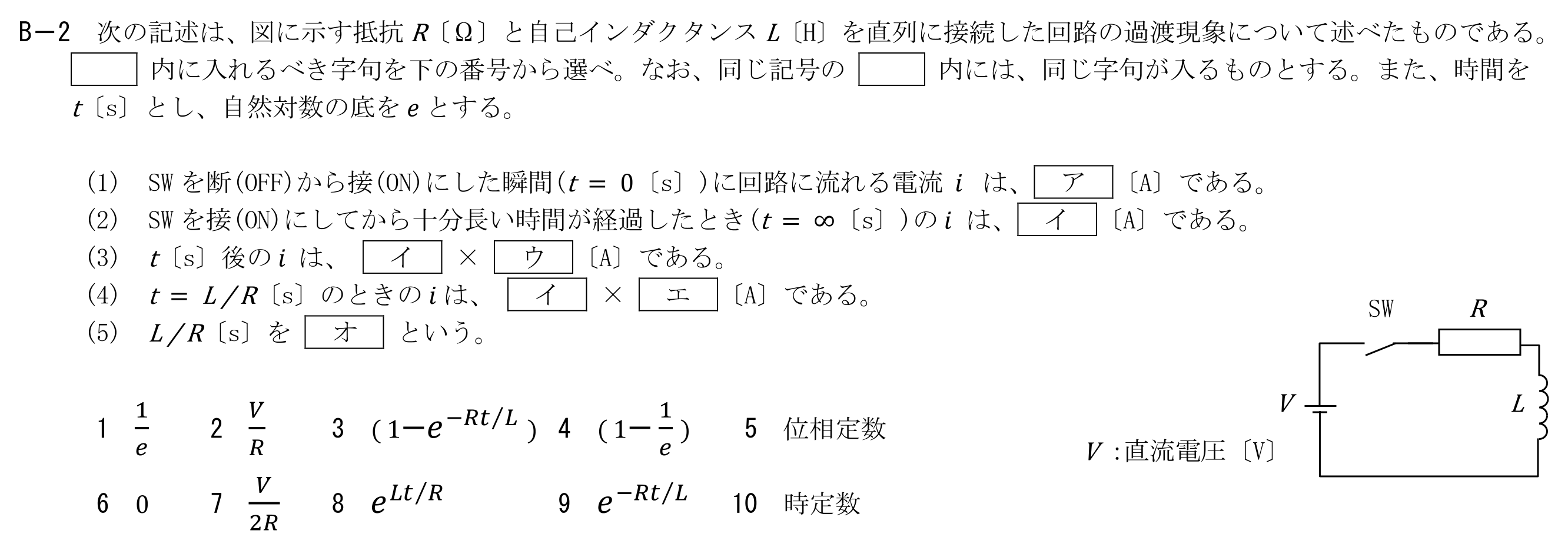

次の記述は、図に示す抵抗R〔Ω〕と自己インダクタンスL〔H〕を直列に接続した回路の過渡現象について述べたものである。内に入れるべき字句を下の番号から選べ(ア〜オ、それぞれ一つ)。なお、同じ記号の内には、同じ字句が入るものとする。また、時間をt〔s〕とし、自然対数の底をeとする。(1)SWを断(OFF)から接(ON)にした瞬間(t＝0〔s〕)に回路に流れる電流iは、ア〔A〕である。(2)SWを接(ON)にしてから十分長い時間が経過したとき(t＝∞〔s〕)のiは、イ〔A〕である。(3)t〔s〕後のiは、イ×ウ〔A〕である。(4)t＝L/R〔s〕のときのiは、イ×エ〔A〕である。(5)L/R〔s〕をオという。
選択肢（各空欄はこの中から1つずつ選ぶ）
1 1/e2 V/R3 (1-e-Rt/L)4 (1-1/e)5 位相定数6 07 V/2R8 eLt/R9 e-Rt/L10 時定数
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「回路理論」です。 用語や制度・原理を正確に理解できているかがポイントです。
