A-11

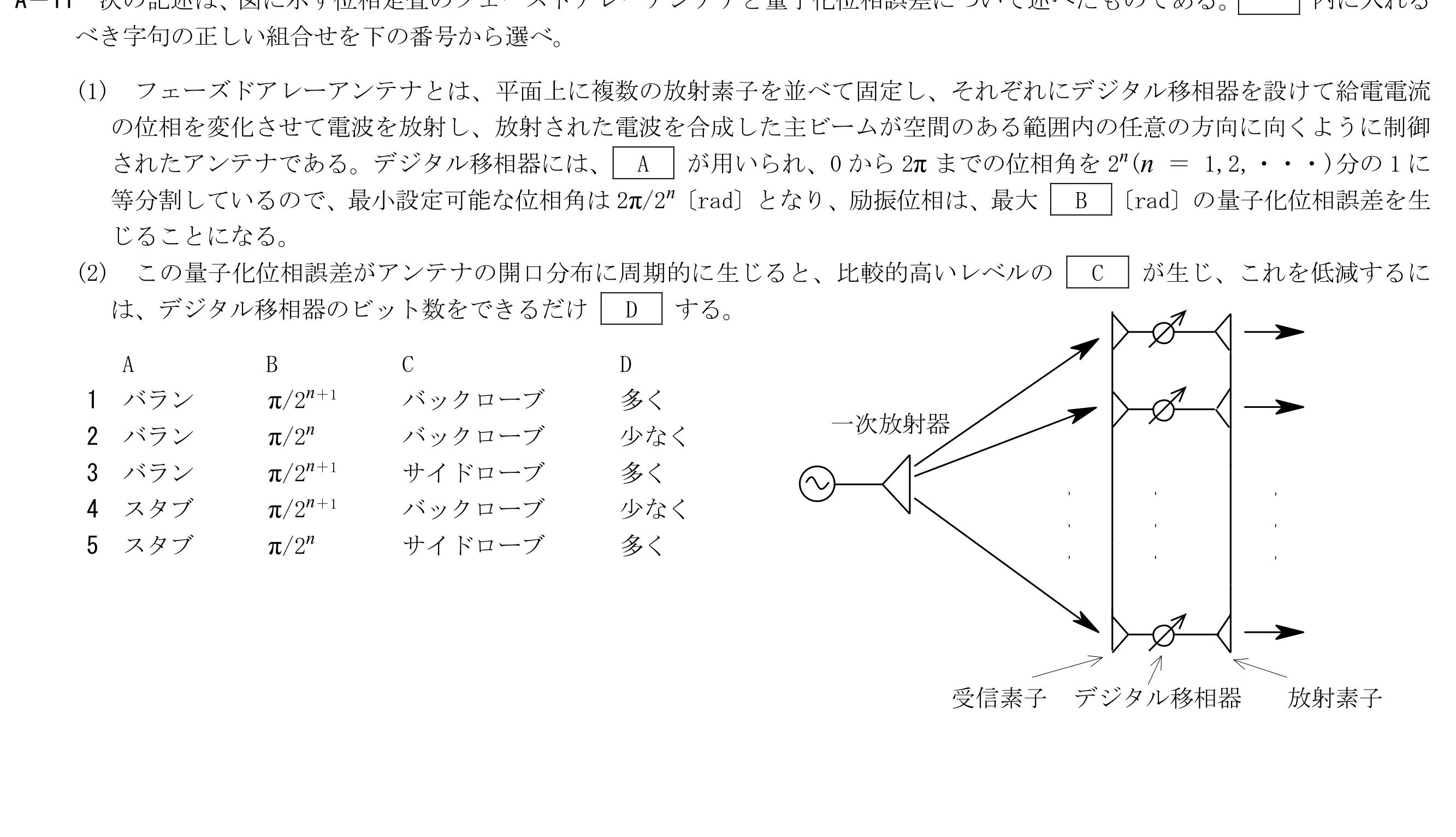

次の記述は、図に示す位相走査のフェーズドアレーアンテナと量子化位相誤差について述べたものである。内に入れるべき字句の正しい組合せを選べ。(1)フェーズドアレーアンテナとは、平面上に複数の放射素子を並べて固定し、それぞれにデジタル移相器を設けて給電電流の位相を変化させて電波を放射し、放射された電波を合成した主ビームが空間のある範囲内の任意の方向に向くように制御されたアンテナである。デジタル移相器には、Aが用いられ、0から2πまでの位相角を2n(n＝1,2,・・・)分の1に等分割しているので、最小設定可能な位相角は2π/2n〔rad〕となり、励振位相は、最大B〔rad〕の量子化位相誤差を生じることになる。(2)この量子化位相誤差がアンテナの開口分布に周期的に生じると、比較的高いレベルのCが生じ、これを低減するには、デジタル移相器のビット数をできるだけD する。
