一陸特 2024年10月A 無線工学 問12

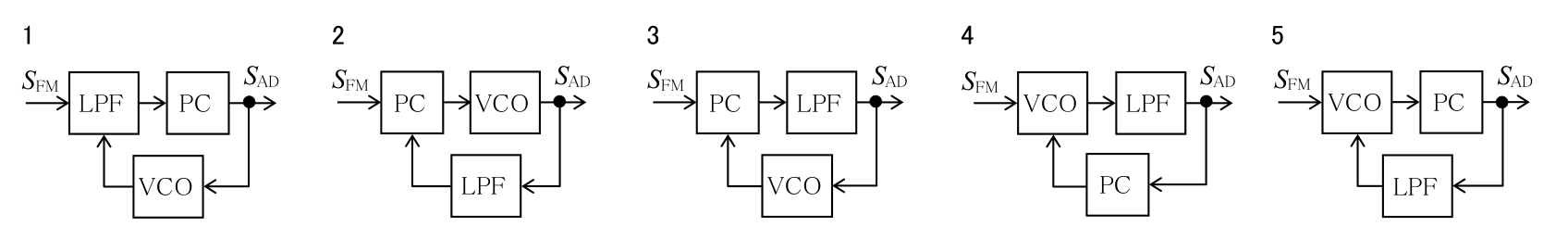

次の図は、FM（F3E）受信機に用いられる位相同期ループ（PLL）復調器の原理的構成を示したものである。このうち正しいものを下の 番号から選べ。ただし、PC は位相比較器、LPF は低域フィルタ、VCO は電圧制御発振器を表す。また、SFM はFM 変調信号、SAD はFM 復調信号を表す。
この問題で問われるポイント
論点は「変調回路」です。 用語や制度・原理を正確に理解できているかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
