一陸特 2025年10月A 無線工学 問23

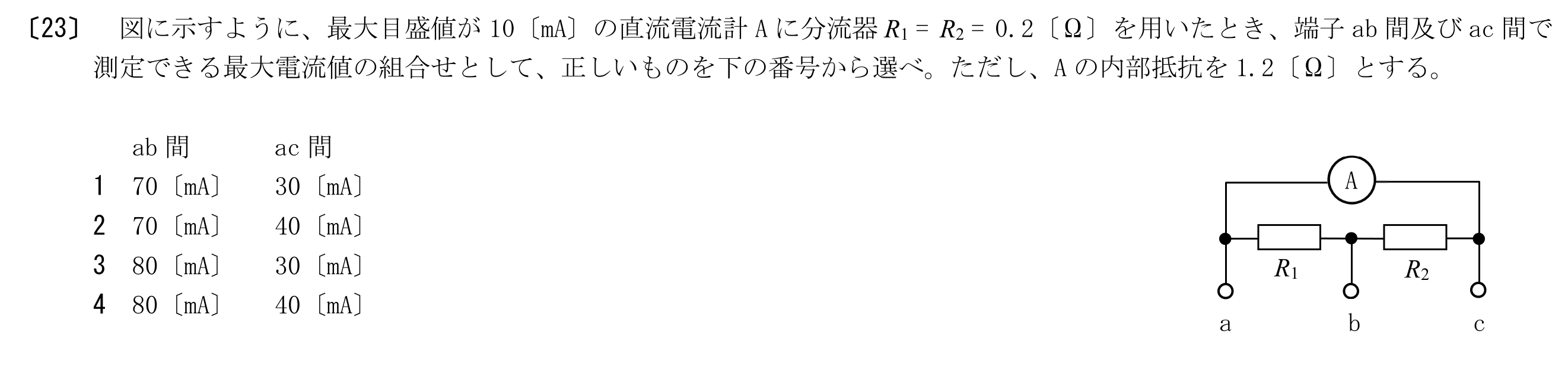

図に示すように、最大目盛値が10〔mA〕の直流電流計Aに分流器R1＝R2＝0.2〔Ω〕を用いたとき、端子ab間及びac間で測定できる最大電流値の組合せとして、正しいものを選べ。ただし、Aの内部抵抗を1.2〔Ω〕とする。
この問題で問われるポイント
論点は「測定器」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
