問24

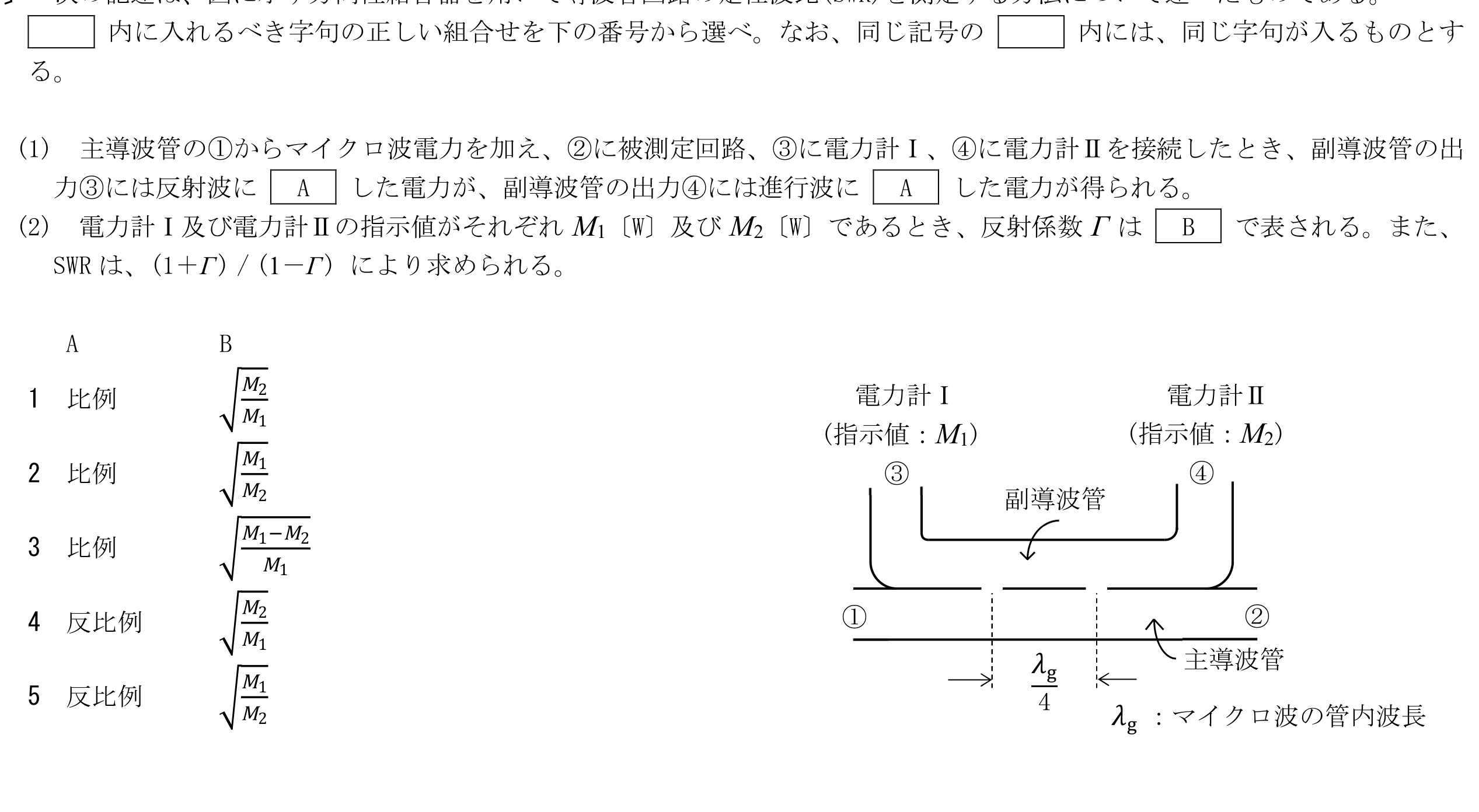

次の記述は、図に示す方向性結合器を用いて導波管回路の定在波比(SWR)を測定する方法について述べたものである。(1)主導波管の①からマイクロ波電力を加え、②に被測定回路、③に電力計Ⅰ、④に電力計Ⅱを接続したとき、副導波管の出力③には反射波に(A)した電力が、副導波管の出力④には進行波に(A)した電力が得られる。(2)電力計Ⅰ及び電力計Ⅱの指示値がそれぞれM1〔W〕及びM2〔W〕であるとき、反射係数Γは(B)で表される。また、SWRは、(1＋Γ)/(1－Γ)により求められる。内に入れるべき字句の正しい組合せを選べ。なお、同じ記号の内には、同じ字句が入るものとする。
