二陸技 2024年1月 無線工学の基礎 B-1

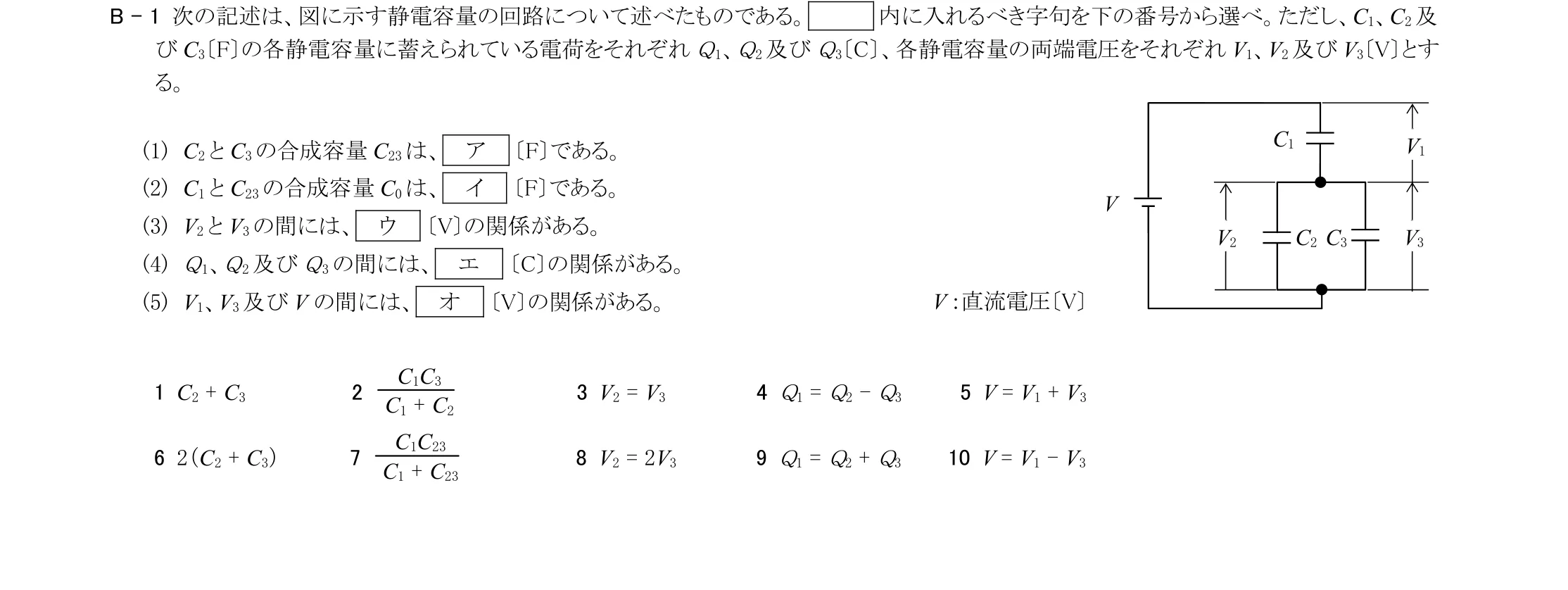

次の記述は、図に示す静電容量の回路について述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、C1、C2 及 びC3〔F〕の各静電容量に蓄えられている電荷をそれぞれQ 1、Q 2 及びQ 3〔C〕、各静電容量の両端電圧をそれぞれV1、V2 及びV3〔V〕とす る。 (1) C2 とC3 の合成容量C23 は、 ア 〔F〕である。 (2) C1 とC23 の合成容量C0 は、 イ 〔F〕である。 (3) V2 とV3 の間には、 ウ 〔V〕の関係がある。 (4) Q 1、Q 2 及びQ 3 の間には、 エ 〔C〕の関係がある。 (5) V1、V3 及びV の間には、 オ 〔V〕の関係がある。
選択肢（各空欄はこの中から1つずつ選ぶ）
1C2 + C32C1C3/(C1 + C2)3V2 = V34Q1 = Q2 - Q35V = V1 + V362（C2 + C3）7C1C23/(C1 + C23)8V2 = 2V39Q1 = Q2 + Q310V = V1 - V3
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「直流回路 › コンデンサ回路の直流定常状態解析」です。 用語や制度・原理を正確に理解できているかがポイントです。
学習記録を読み込み中...
無線工学の基礎コンデンサ回路の直流定常状態解析
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学の基礎 B問題（240問・48試験期）を母数として、小分類「コンデンサ回路の直流定常状態解析」の単位で集計しています（同じ小分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ論点の出題数（無線工学の基礎 B問題）
- 240問中 13問（5.4%）
- 出題された試験期
- 48期中 13期
- この論点の初出
- 2002年7月期
- この論点の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2024年1月期（令和6年1月）
- 科目・問題番号
- 無線工学の基礎 B-1
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2024(R06)-01-kiso.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2024(R06)-01-kiso-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
