二陸技 2024年1月 無線工学の基礎 B-2

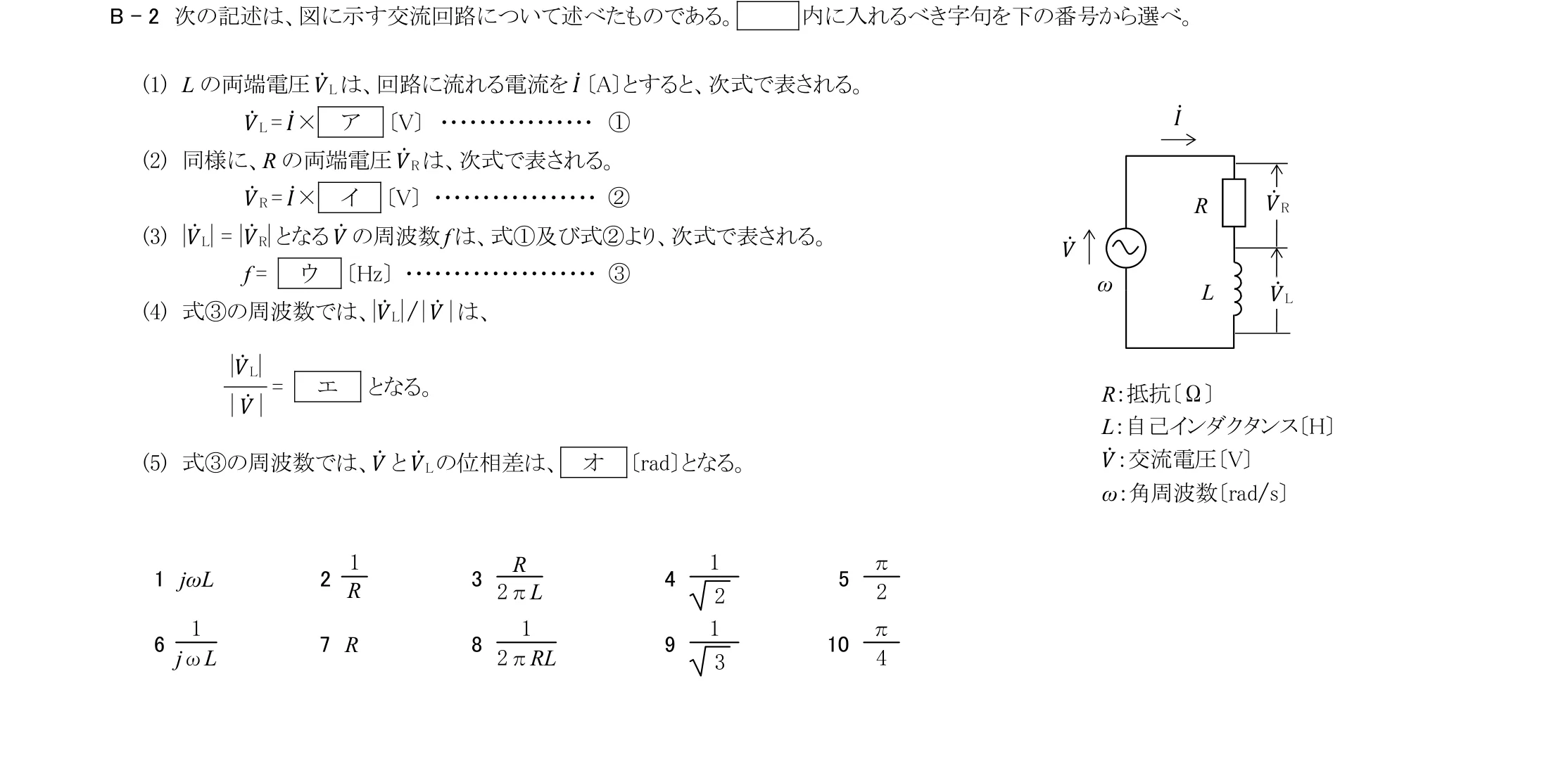

次の記述は、図に示す交流回路について述べたものである。 内に入れるべき字句を下の番号から選べ。 (1) L の両端電圧 V̇Lは、回路に流れる電流を İ 〔A〕とすると、次式で表される。 V̇L = İ× ア 〔V〕 ････････････････ ① (2) 同様に、R の両端電圧 V̇Rは、次式で表される。 V̇R = İ× イ 〔V〕 ･････････････････ ② (3) |V̇L| = |V̇R| となる V̇ の周波数 f は、式①及び式②より、次式で表される。 f = ウ 〔Hz〕 ････････････････････ ③ (4) 式③の周波数では、|V̇L| / | V̇ | は、 = エ となる。 (5) 式③の周波数では、V̇ と V̇L の位相差は、 オ 〔rad〕となる。
選択肢（各空欄はこの中から1つずつ選ぶ）
1
2
3
4
5
6
7
8
9
10
2345678910ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「交流回路」です。 公式を正しく当てはめて計算できるかがポイントです。
学習記録を読み込み中...
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学の基礎 B問題（240問・48試験期）を母数として、大分類「交流回路」の単位で集計しています（同じ大分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ分野の出題数（無線工学の基礎 B問題）
- 240問中 19問（7.9%）
- 出題された試験期
- 48期中 18期
- この分野の初出
- 2002年1月期
- この分野の直近の出題
- 2024年1月期
出典・根拠
- 試験期
- 2024年1月期（令和6年1月）
- 科目・問題番号
- 無線工学の基礎 B-2
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2024(R06)-01-kiso.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2024(R06)-01-kiso-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
