ウカログ2025年7月無線工学の基礎
二陸技 2025年7月 無線工学の基礎 B-2

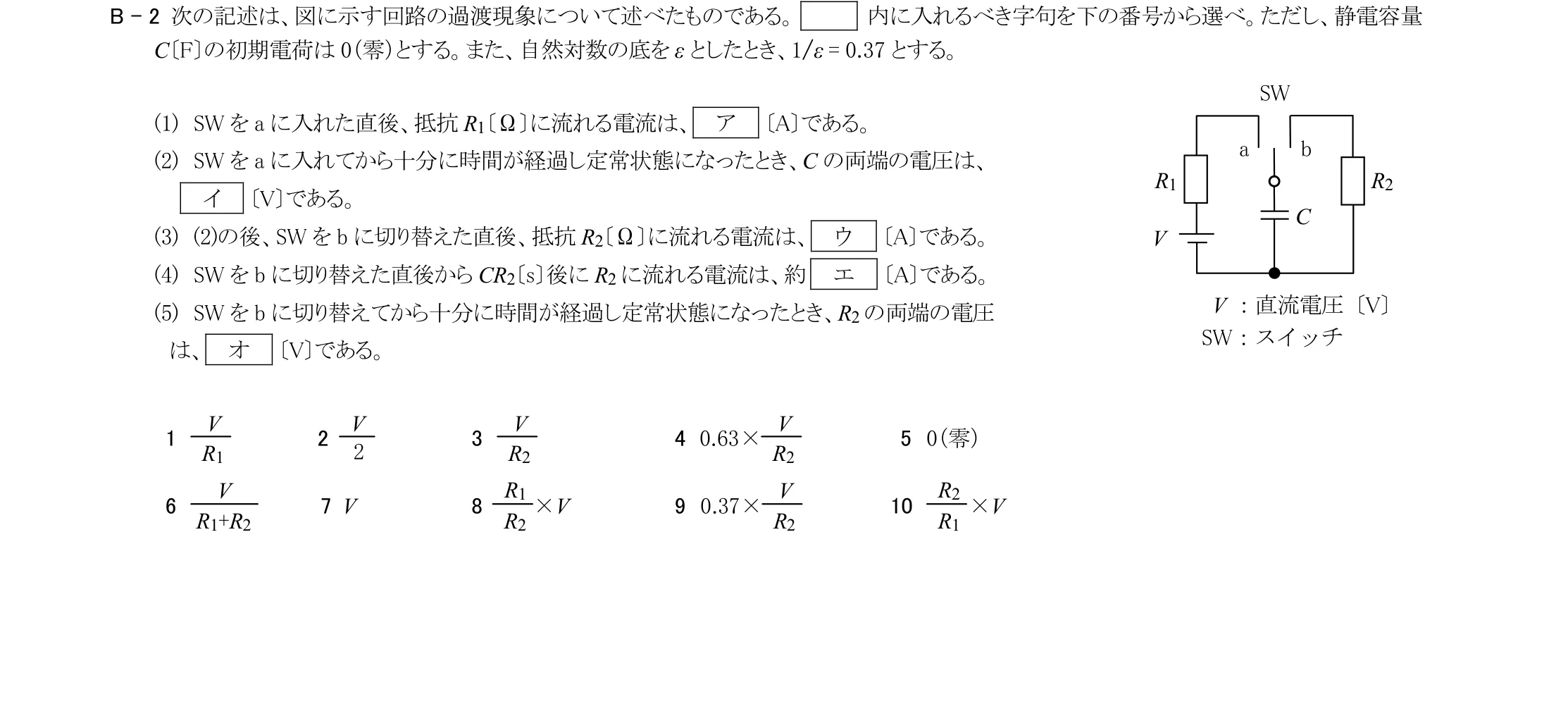

次の記述は、図に示す回路の過渡現象について述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、静電容量 C〔F〕の初期電荷は0（零）とする。また、自然対数の底をε としたとき、1/ε = 0.37 とする。 (1) SW をa に入れた直後、抵抗R1〔Ω〕に流れる電流は、 ア 〔A〕である。 (2) SW をa に入れてから十分に時間が経過し定常状態になったとき、C の両端の電圧は、 イ 〔V〕である。 (3) (2)の後、SW をb に切り替えた直後、抵抗R2〔Ω〕に流れる電流は、 ウ 〔A〕である。 (4) SW をb に切り替えた直後からCR2〔s〕後にR2 に流れる電流は、約 エ 〔A〕である。 (5) SW をb に切り替えてから十分に時間が経過し定常状態になったとき、R2 の両端の電圧 は、 オ 〔V〕である。
選択肢（各空欄はこの中から1つずつ選ぶ）
1V/R12V/23V/R240.63×V/R250（零）6V/(R1+R2)7V8(R1/R2)×V90.37×V/R210(R2/R1)×V
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「直流回路 › コンデンサ回路の直流定常状態解析」です。 公式を正しく当てはめて計算できるかがポイントです。
学習記録を読み込み中...
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学の基礎 B問題（240問・48試験期）を母数として、小分類「コンデンサ回路の直流定常状態解析」の単位で集計しています（同じ小分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ論点の出題数（無線工学の基礎 B問題）
- 240問中 13問（5.4%）
- 出題された試験期
- 48期中 13期
- この論点の初出
- 2002年7月期
- この論点の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2025年7月期（令和7年7月）
- 科目・問題番号
- 無線工学の基礎 B-2
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2025(R07)-07-kiso.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2025(R07)-07-kiso-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
同じ論点の関連問題
公開済みの過去問から、同じ論点に分類されたものを新しい試験期順に表示しています。
- 2024年1月期無線工学の基礎 B-1次の記述は、図に示す静電容量の回路について述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、C1、C2 及 びC3〔F〕の各静電容量に蓄えられている電荷をそれぞれQ 1、Q 2 及びQ 3〔C〕、各静電容量の両端電圧をそれぞれV1、V2 及びV3〔V〕とす る。 (1) C2 とC3 の合成容量C23 は、 ア 〔F〕である。 (2) C1 とC23 の合成容量C0 は、 イ 〔F〕である。 (3) V2 とV3 の間には、 ウ 〔V〕の関係がある。 (4) Q 1、Q 2 及びQ 3 の間には、 エ 〔C〕の関係がある。 (5) V1、V3 及びV の間には、 オ 〔V〕の関係がある。
- 2025年7月期無線工学の基礎 A-4図に示す回路の静電容量C1 に蓄えられている電荷が16×10-5〔C〕であるとき、直流電圧V の値として、正しいものを下の番号から選 べ。
