ウカログ二陸技 2024年1月 無線工学A A-6

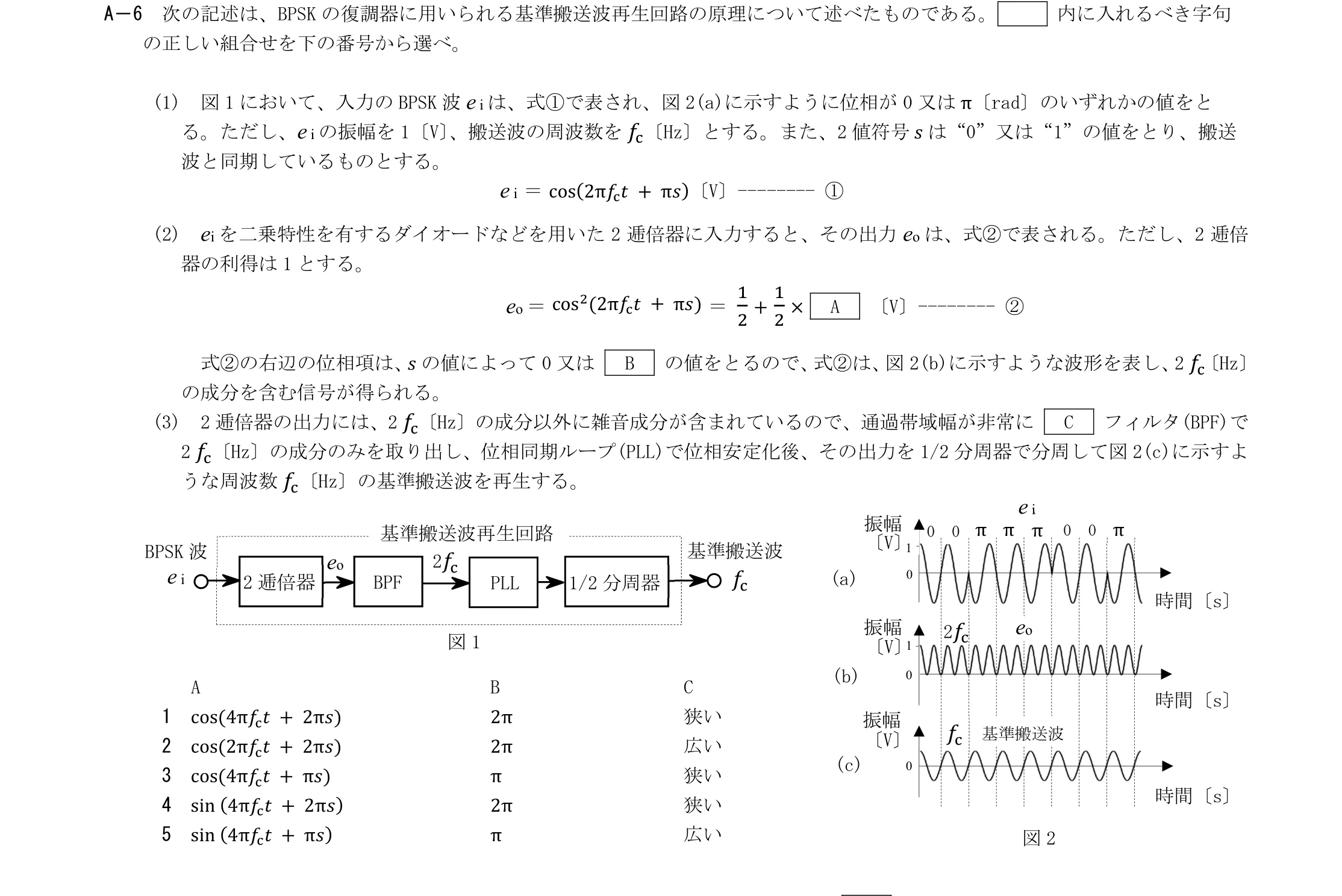

次の記述は、BPSK の復調器に用いられる基準搬送波再生回路の原理について述べたものである。 内に入れるべき字句 の正しい組合せを下の番号から選べ。 (1) 図1 において、入力のBPSK 波e i は、式①で表され、図2(a)に示すように位相が0 又は π〔rad〕のいずれかの値をと る。ただし、e i の振幅を1〔V〕、搬送波の周波数を fc〔Hz〕とする。また、2 値符号 s は“0”又は“1”の値をとり、搬送 波と同期しているものとする。 e i ＝ cos(2πfct ＋ πs)〔V〕-------- ① (2) ei を二乗特性を有するダイオードなどを用いた2 逓倍器に入力すると、その出力eo は、式②で表される。ただし、2 逓倍 器の利得は1 とする。 eo ＝ cos2(2πfct ＋ πs) ＝ 1/2 ＋ 1/2 × A 〔V〕-------- ② 式②の右辺の位相項は、s の値によって0 又は B の値をとるので、式②は、図2(b)に示すような波形を表し、2 fc〔Hz〕 の成分を含む信号が得られる。 (3) 2 逓倍器の出力には、2 fc〔Hz〕の成分以外に雑音成分が含まれているので、通過帯域幅が非常に C フィルタ(BPF)で 2 fc〔Hz〕の成分のみを取り出し、位相同期ループ(PLL)で位相安定化後、その出力を1/2 分周器で分周して図2(c)に示すよ うな周波数 fc〔Hz〕の基準搬送波を再生する。
この問題で問われるポイント
論点は「変調方式 › デジタル変調(ASK/FSK/PSK/QAM)」です。 用語や制度・原理を正確に理解できているかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
学習記録を読み込み中...
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学A A問題（960問・48試験期）を母数として、小分類「デジタル変調(ASK/FSK/PSK/QAM)」の単位で集計しています（同じ小分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ論点の出題数（無線工学A A問題）
- 960問中 78問（8.1%）
- 出題された試験期
- 48期中 45期
- この論点の初出
- 2002年1月期
- この論点の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2024年1月期（令和6年1月）
- 科目・問題番号
- 無線工学A A-6
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2024(R06)-01-kougaku-a.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2024(R06)-01-kougaku-a-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
