二陸技 2024年1月 無線工学A A-5

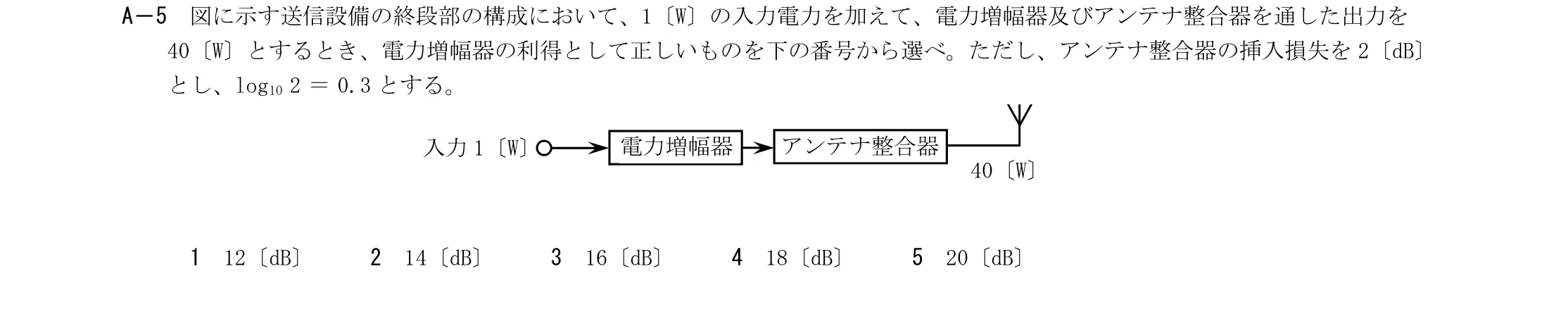

図に示す送信設備の終段部の構成において、1〔W〕の入力電力を加えて、電力増幅器及びアンテナ整合器を通した出力を 40〔W〕とするとき、電力増幅器の利得として正しいものを下の番号から選べ。ただし、アンテナ整合器の挿入損失を2〔dB〕 とし、log10 2 ＝ 0.3 とする。
この問題で問われるポイント
論点は「送信機」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
学習記録を読み込み中...
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学A A問題（960問・48試験期）を母数として、大分類「送信機」の単位で集計しています（同じ大分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ分野の出題数（無線工学A A問題）
- 960問中 30問（3.1%）
- 出題された試験期
- 48期中 26期
- この分野の初出
- 2002年7月期
- この分野の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2024年1月期（令和6年1月）
- 科目・問題番号
- 無線工学A A-5
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2024(R06)-01-kougaku-a.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2024(R06)-01-kougaku-a-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
