二陸技 2024年7月 無線工学の基礎 A-4

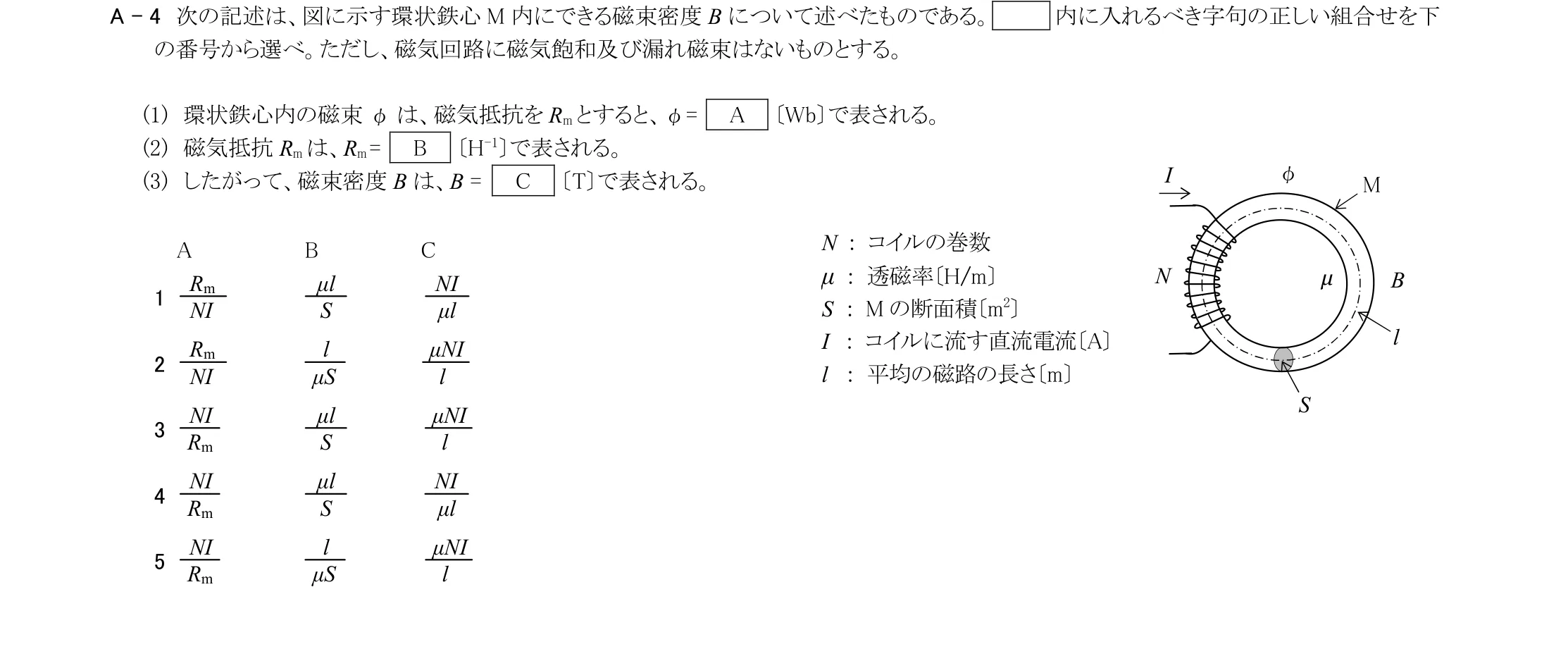

次の記述は、図に示す環状鉄心M 内にできる磁束密度B について述べたものである。 内に入れるべき字句の正しい組合せを下 の番号から選べ。ただし、磁気回路に磁気飽和及び漏れ磁束はないものとする。 (1) 環状鉄心内の磁束φ は、磁気抵抗をRmとすると、φ= A 〔Wb〕で表される。 (2) 磁気抵抗Rm は、Rm = B 〔H-1〕で表される。 (3) したがって、磁束密度B は、B = C 〔T〕で表される。
この問題で問われるポイント
論点は「電気磁気学 › 磁界・電磁誘導」です。 公式を正しく当てはめて計算できるかがポイントです。 空欄に入る語句の正しい組合せを選ぶ設問です。
学習記録を読み込み中...
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学の基礎 A問題（960問・48試験期）を母数として、小分類「磁界・電磁誘導」の単位で集計しています（同じ小分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ論点の出題数（無線工学の基礎 A問題）
- 960問中 49問（5.1%）
- 出題された試験期
- 48期中 32期
- この論点の初出
- 2002年7月期
- この論点の直近の出題
- 2024年7月期
出典・根拠
- 試験期
- 2024年7月期（令和6年7月）
- 科目・問題番号
- 無線工学の基礎 A-4
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2024(R06)-07-kiso.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2024(R06)-07-kiso-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
