二陸技 2024年7月 無線工学の基礎 B-2

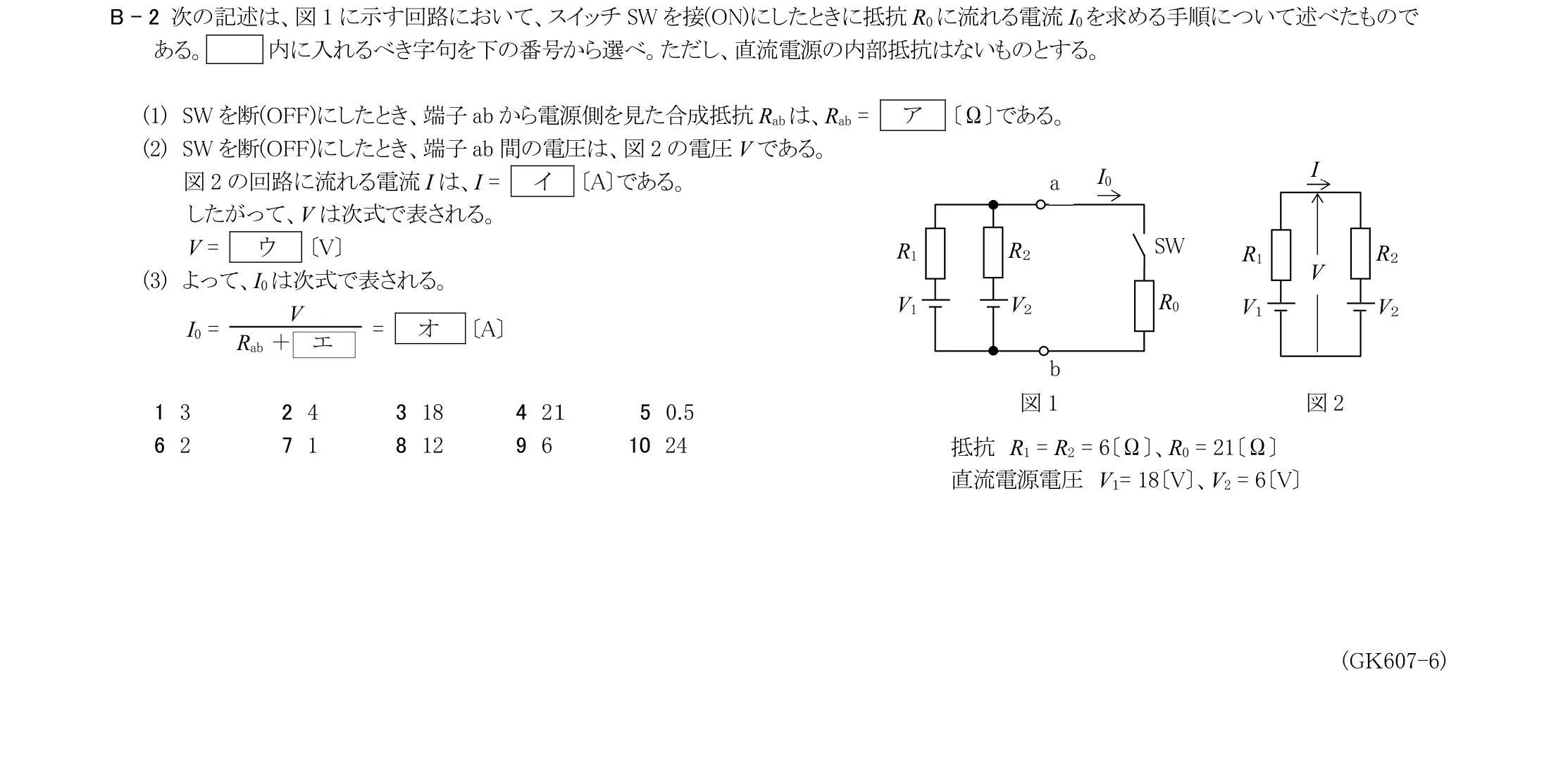

次の記述は、図1 に示す回路において、スイッチSW を接(ON)にしたときに抵抗R0に流れる電流I0を求める手順について述べたもので ある。 内に入れるべき字句を下の番号から選べ。ただし、直流電源の内部抵抗はないものとする。 (1) SW を断(OFF)にしたとき、端子ab から電源側を見た合成抵抗Rabは、Rab = ア 〔Ω〕である。 (2) SW を断(OFF)にしたとき、端子ab 間の電圧は、図2 の電圧V である。 図2 の回路に流れる電流I は、I = イ 〔A〕である。 したがって、V は次式で表される。 V = ウ 〔V〕 (3) よって、I0は次式で表される。 I0 ＝ V/(Rab ＋ エ ) ＝ オ 〔A〕
選択肢（各空欄はこの中から1つずつ選ぶ）
132431842１50.56271812961024
ア
イ
ウ
エ
オ
この問題で問われるポイント
論点は「直流回路 › オーム・キルヒホッフの法則」です。 公式を正しく当てはめて計算できるかがポイントです。
