二陸技 2024年7月 無線工学A B-3

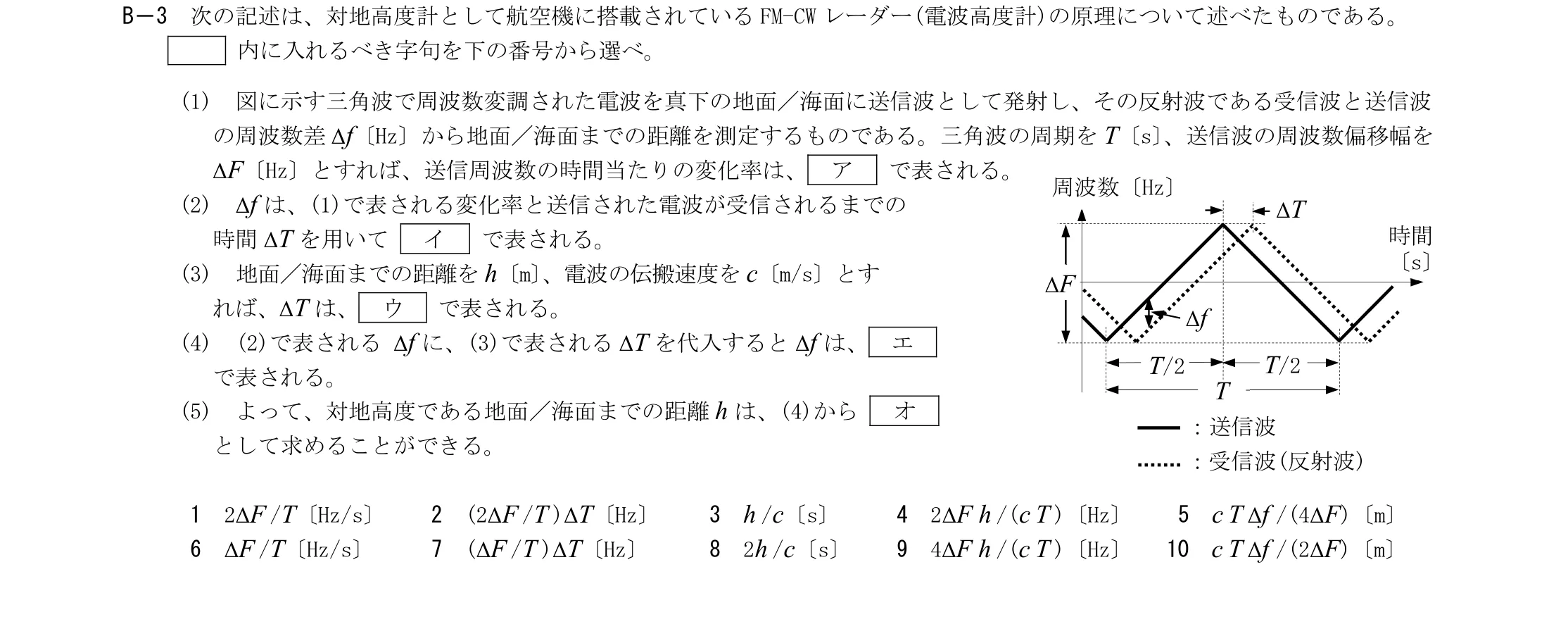

次の記述は、対地高度計として航空機に搭載されているFM-CW レーダー(電波高度計)の原理について述べたものである。 内に入れるべき字句を下の番号から選べ。 (1) 図に示す三角波で周波数変調された電波を真下の地面／海面に送信波として発射し、その反射波である受信波と送信波 の周波数差Δf〔Hz〕から地面／海面までの距離を測定するものである。三角波の周期をT〔s〕、送信波の周波数偏移幅を ΔF〔Hz〕とすれば、送信周波数の時間当たりの変化率は、 ア で表される。 (2) Δf は、(1)で表される変化率と送信された電波が受信されるまでの 時間ΔT を用いて イ で表される。 (3) 地面／海面までの距離をh〔m〕、電波の伝搬速度をc〔m/s〕とす れば、ΔT は、 ウ で表される。 (4) (2)で表される Δf に、(3)で表されるΔT を代入するとΔf は、 エ で表される。 (5) よって、対地高度である地面／海面までの距離h は、(4)から オ として求めることができる。
