二陸技 2025年1月 無線工学A B-4

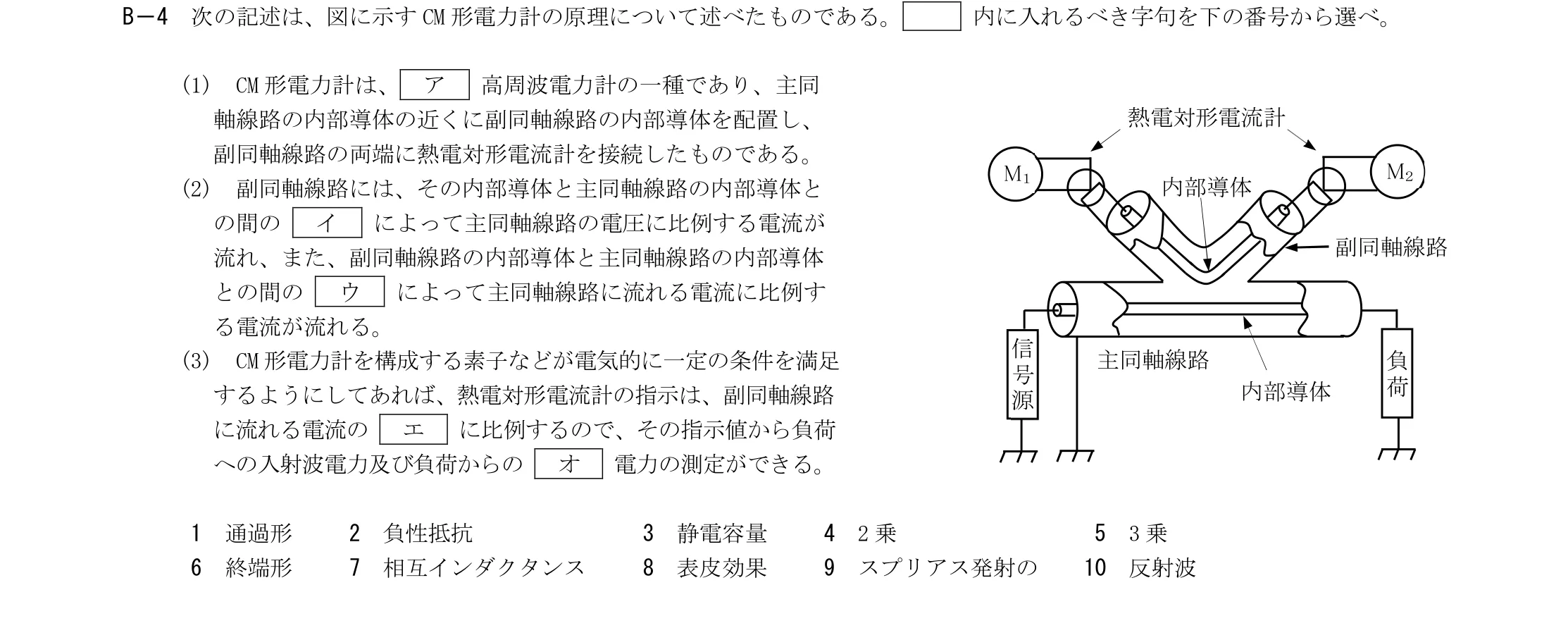

次の記述は、図に示すCM 形電力計の原理について述べたものである。 内に入れるべき字句を下の番号から選べ。 (1) CM 形電力計は、 ア 高周波電力計の一種であり、主同 軸線路の内部導体の近くに副同軸線路の内部導体を配置し、 副同軸線路の両端に熱電対形電流計を接続したものである。 (2) 副同軸線路には、その内部導体と主同軸線路の内部導体と の間の イ によって主同軸線路の電圧に比例する電流が 流れ、また、副同軸線路の内部導体と主同軸線路の内部導体 との間の ウ によって主同軸線路に流れる電流に比例す る電流が流れる。 (3) CM 形電力計を構成する素子などが電気的に一定の条件を満足 するようにしてあれば、熱電対形電流計の指示は、副同軸線路 に流れる電流の エ に比例するので、その指示値から負荷 への入射波電力及び負荷からの オ 電力の測定ができる。
