二陸技 2025年7月 無線工学の基礎 A-16

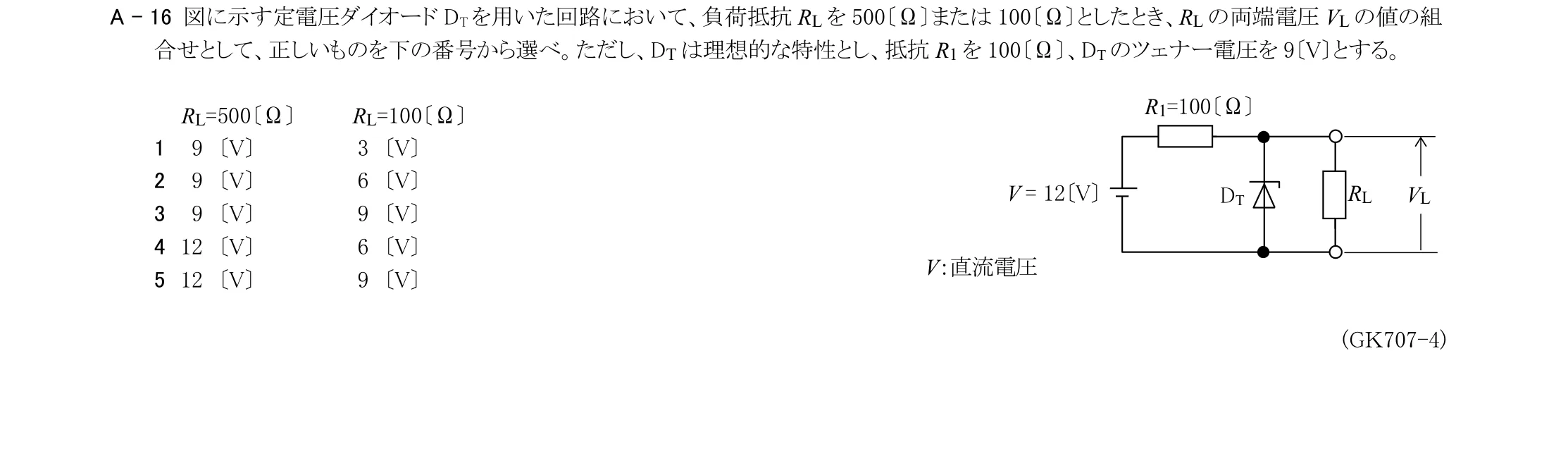

図に示す定電圧ダイオードDT を用いた回路において、負荷抵抗RL を500〔Ω〕または100〔Ω〕としたとき、RL の両端電圧VL の値の組 合せとして、正しいものを下の番号から選べ。ただし、DT は理想的な特性とし、抵抗R1 を100〔Ω〕、DT のツェナー電圧を9〔V〕とする。 RL=500〔Ω〕 RL=100〔Ω〕
この問題で問われるポイント
論点は「半導体・電子管 › ダイオード・トランジスタ」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
学習記録を読み込み中...
この問題の出題データ
二陸技の公式過去問アーカイブ2002年1月期〜2025年7月期（48試験期・4,560問）のうち、無線工学の基礎 A問題（960問・48試験期）を母数として、小分類「ダイオード・トランジスタ」の単位で集計しています（同じ小分類に 分類された問題をまとめて数えたもので、設問内容が同じという意味ではありません）。
- 同じ論点の出題数（無線工学の基礎 A問題）
- 960問中 99問（10.3%）
- 出題された試験期
- 48期中 45期
- この論点の初出
- 2002年1月期
- この論点の直近の出題
- 2025年7月期
出典・根拠
- 試験期
- 2025年7月期（令和7年7月）
- 科目・問題番号
- 無線工学の基礎 A-16
- 出典
- 公益財団法人日本無線協会
- 公式問題の出典
- 二陸技/2rikugi-2025(R07)-07-kiso.pdf (kemanai.jpアーカイブ経由、公益財団法人日本無線協会作成の原本)
- 公式正答の出典
- 二陸技/2rikugi-2025(R07)-07-kiso-kaitou.pdf
- 解説の検証状態
- 検証済み（公式問題・正答と照合）
同じ論点の関連問題
公開済みの過去問から、同じ論点に分類されたものを新しい試験期順に表示しています。
- 2025年7月期無線工学の基礎 A-13次の記述は、図１に示す理想ダイオードD を用いた回路の動作について述べたものである。このうち誤っているものを下の番号から選べ。 ただし、vabを入力電圧、vcdを出力電圧、ω を角周波数〔rad/s〕、t を時間〔s〕とする。
- 2025年1月期無線工学の基礎 A-9次の記述は、半導体のPN 接合について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。 (1) PN 接合の接合面付近には、外部から電圧を加えなくても、キャリアの A 領域がある。その領域には、内部電界があり、その電界の方 向は B に向かう方向である。 (2) 外部からP 形に正( + )、N 形に負( - )の電圧を加えると、(1)の内部電界の強さは C 、電流が流れやすくなる。
- 2025年1月期無線工学の基礎 A-10次の記述は、図1 に示すように、特性の等しいダイオードD を二つ直列に接続した回路の電圧と電流について述べたものである。 内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、D は図2 の特性を持つものとする。 (1) 回路の直流電圧をV 〔V〕としたとき、一つのD に加わる電圧VDは、 A 〔V〕である。 (2) したがって、V が B 〔V〕以下のとき、回路に流れる電流I は零（0）である。 (3) また、V が1.6〔V〕のとき、I は約 C 〔mA〕である。
- 2025年1月期無線工学の基礎 A-11図1 に示すトランジスタ(Tr)回路で、コレクタ電流IC が4.95〔mA〕変化したときのエミッタ電流IE の変化が5.00〔mA〕であった。同じTr を 用いて図2 の回路を作り、ベース電流IB を30〔μA〕変化させたときのコレクタ電流IC の変化の値として、最も近いものを下の番号から選 べ。ただし、トランジスタの電極間の電圧は、図1 及び図2 で同じ値とする。
- 2024年7月期無線工学の基礎 A-10図1 に示すダイオードD を用いた回路に流れる電流I が40〔mA〕であるとき、抵抗R の値として、最も近いものを下の番号から選べ。た だし、D の順方向の電圧電流特性は図2 で表されるものとする。
