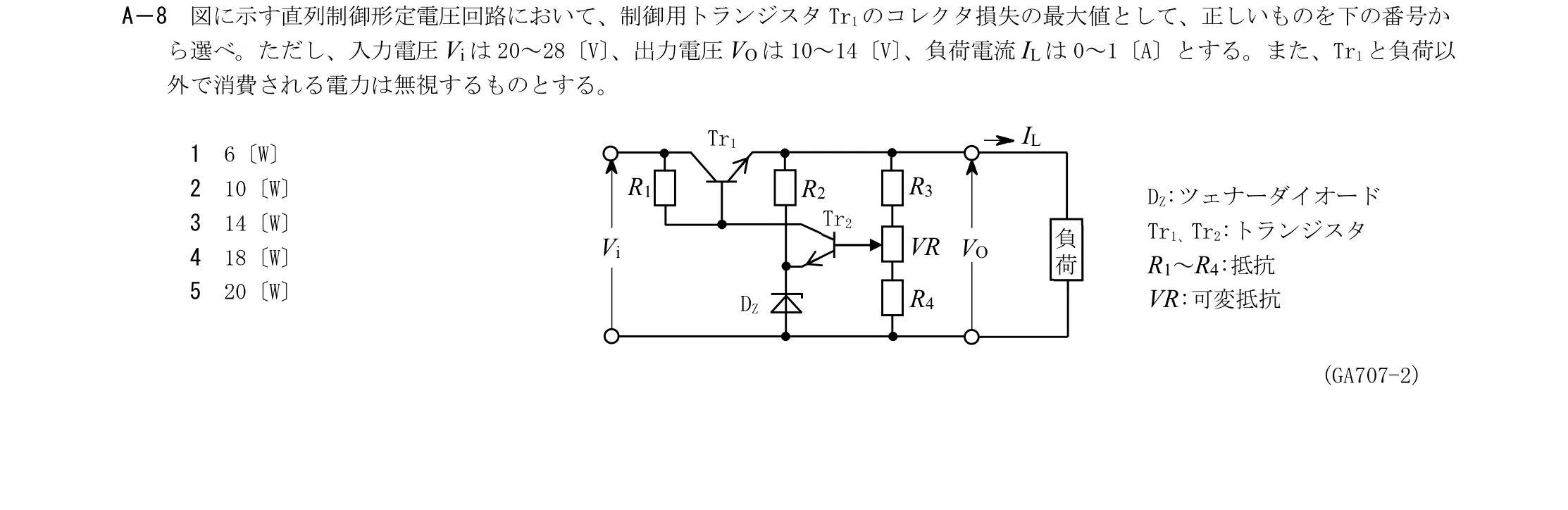

図に示す直列制御形定電圧回路において、制御用トランジスタTr1のコレクタ損失の最大値として、正しいものを下の番号か ら選べ。ただし、入力電圧Vi は20～28〔V〕、出力電圧VO は10～14〔V〕、負荷電流IL は0～1〔A〕とする。また、Tr1と負荷以 外で消費される電力は無視するものとする。
この問題で問われるポイント
論点は「電源・電池」です。 公式を正しく当てはめて計算できるかがポイントです。 選択肢の中から「正しいもの」を1つ選ぶ設問です。
