2026年1月無線工学A
A-9

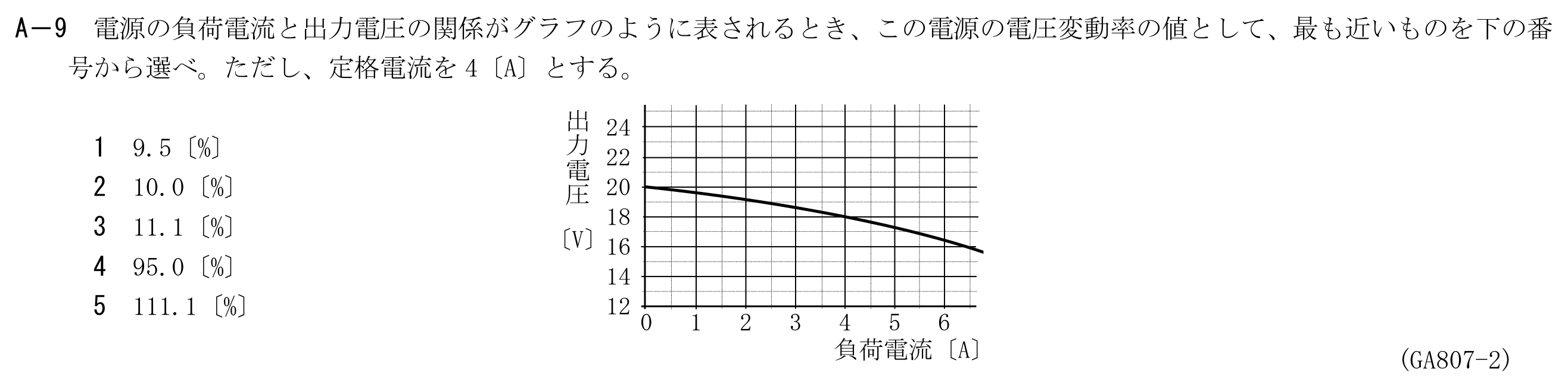

電源の負荷電流と出力電圧の関係がグラフのように表されるとき、この電源の電圧変動率の値として、最も近いものを下の番号から選べ。ただし、定格電流を4〔A〕とする。
この問題で問われるポイント
論点は「電源」です。 公式を正しく当てはめて計算できるかがポイントです。 計算・推定した結果に「最も近いもの」を選ぶ設問です。
