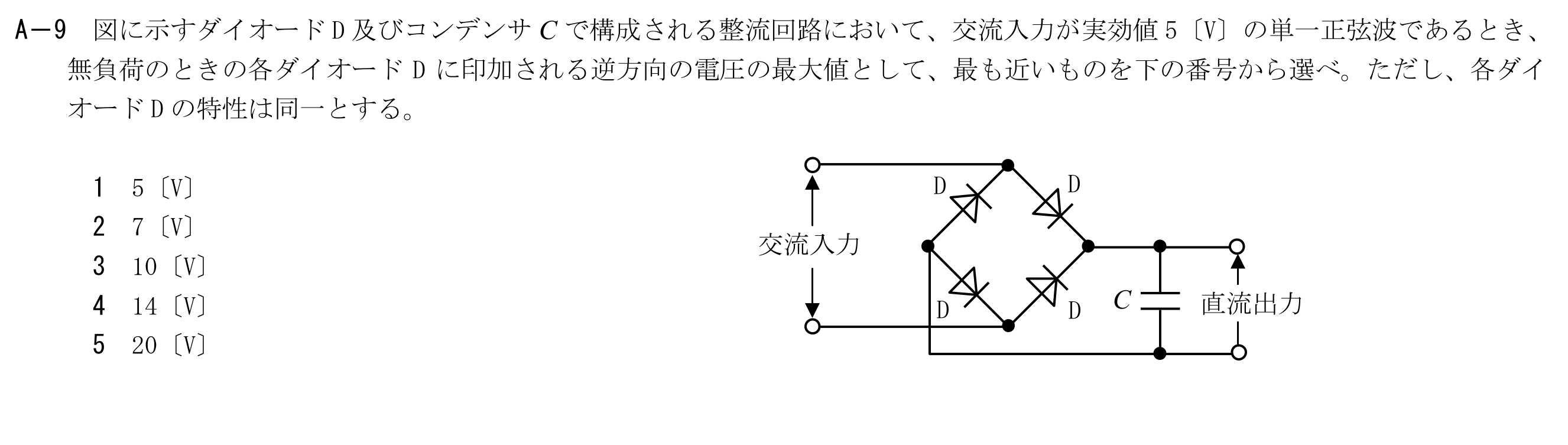

図に示すダイオードD及びコンデンサCで構成される整流回路において、交流入力が実効値5〔V〕の単一正弦波であるとき、無負荷のときの各ダイオードDに印加される逆方向の電圧の最大値として、最も近いものを下の番号から選べ。ただし、各ダイオードDの特性は同一とする。
この問題で問われるポイント
論点は「電源」です。 公式を正しく当てはめて計算できるかがポイントです。 計算・推定した結果に「最も近いもの」を選ぶ設問です。
